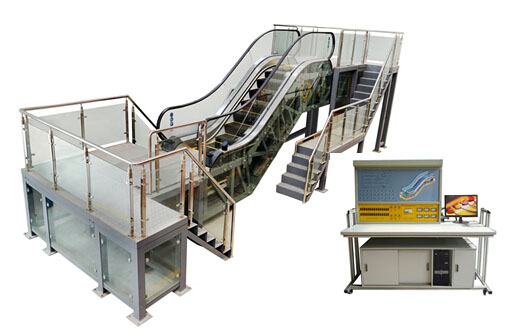

HYFT-20B型自动扶梯实训设备
一、设备概述
自动扶梯实训设备包括真实扶梯梯级踏板、扶手、链条、台架、安全保护、电气控制箱等。自动扶梯是以电力驱动，在一定方向上能够大量、连续运送乘客的开放式运输机械。具有结构紧凑、安全可靠、安装维修简单方便等特点。因此，在客流量大而集中的场所，如车站、码头、商场等处，得以广泛应用。本扶梯设备具备运输能力，各传动零件均采用金属件精制而成，与实际电梯结构组成一致。电梯电气技能培训考核实验装置是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位的PLC电气控制教学、考核而研制，可用于课堂演示、电梯电气控制原理性操作及实验实习。实训装置人为隐蔽地设置了几十项电路故障，学生借助原理图分析、判断故障，全面真实的了解电梯电气故障及排除，是进行技能培训考核的要求设备，教学效果真实显著。
二、技术参数
1.输入电源：三相四线（或三相五线）AC380V±10%，工频50Hz
2.整机容量：＜8KVA
3.提升高度：2300mm,额定速度：0.5M/S,输送能力：8000人/小时。
4.控制方式：PLC+变频节能自起动控制系统。
5.监控系统：对实训系统电压、电流等工况实时监控系统。
6.故障模块：设备具有30位常见故障设置开关，模拟扶梯实际运行过程中常见故障设置功能。
7.安全保护：设备具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
8.外形尺寸：7500mm（长）×3000mm（宽）×3500mm（高）
9.实训桌尺寸：1600×730×1500mm（长宽高）
10.装置结构：实训自动扶梯衍架为全钢喷塑结构，控制实验台为铁质双层亚光密纹喷塑结构，实验桌为欧标铝合金型材搭建而成，美观大方；实验柜可摆放控制电脑及常用工具，坚固耐用。
三、基本配置
1、扶梯维修实训结构组件1套；2、扶梯支撑固定支架组件1套；3、扶梯检修工作通道平台组件1套；4、扶梯电气控制考核实训系统1套，5、维护安装实训工具组件1套，
四、实训项目
1、认识自动扶梯的结构，涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件名称及作用。
2、认识自动扶梯安装保护装置的作用、安装位置。（曳引链条断裂保护装置、梳齿异物保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、辅助制动器、机械锁紧装置等）
3、扶梯梯级拆卸实训。
4、扶梯梯级安装实训。
5、扶梯保养：梯级系统保养、扶手系统保养、安全保护装置检查、传动部件维修保养。
6、护壁板、内外盖板、裙板的清洁保养。
7、电气控制系统及照明系统检测维修。
8、扶梯梯级清洁维护。
9、扶梯梯级整体运行检查。
10、扶梯上、下机房的清洁保养。
11、扶梯润滑油系统的补充与更换实训。
