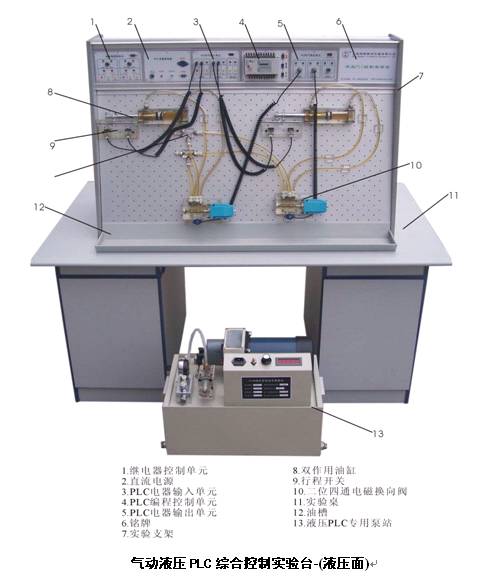

HY-18B型液压PLC控制实验装置
一、主要特点
1、透明液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。
2、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
3、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
4、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。
5、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突
出PLC可编程序控制的优越性和性，加深对PLC编程器的了解与掌握。
二、液压基本实训的换向回路
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。
三、主要技术参数
1、电源：AC220V 50HZ
2、直流电源输入AC220V 输出DC24V/3A
3、可编程控制器（PLC）：三菱FX1S－20MR主机 （继电器输出方式）
4、液压实验泵站电机功率：400W 调速范围0－1500r/min
外型尺寸： 550mm×350mm×450mm
5、液压泵工作时离液压台1.5m远处噪声≤58dB。
6、实训油路液流压力要求需0.3－0.8Mpa（油泵追高压力：Pmax=2.5Mpa）
7、电磁换向阀：AC220V 吸力3Mpa
8、实训装置外型尺寸：1500mm×650mm×1800mm
四、透明液压 PLC 控制实训装置配置清单
| 序号 |
分 类 |
元 件 名 称 |
数 量 |
| 1 |
实训台 |
实训台 |
1 |
| 2 |
实训支架 |
实训柜 |
1 |
| 桌面 |
1 |
| 3 |

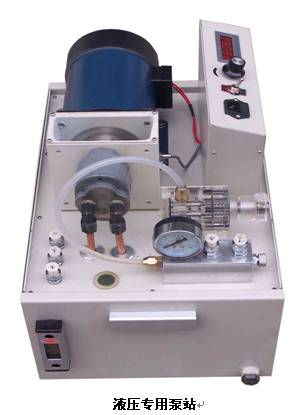

泵站 （装在实训台内） |
拖动直流电机 |
1 |
| 专用直流电源及调速控制电路 |
1 |
| 高精度数字转速表 |
1 |
| 齿轮油泵 |
1 |
| 油箱 |
1 |
| 4 |
组合透明元件 |
双作用油缸（带行程撞块） |
2 |
| 弹簧回位油缸 |
1 |
| 增压油缸 |
1 |
| 辅助油箱 |
1 |
| 单向阀 |
2 |
| 液控单向阀 |
2 |
| 溢流阀（直动式） |
2 |
| 节流阀（直动式） |
1 |
| 调速阀 |
2 |
| 顺序阀 |
2 |
| 减压阀 |
1 |
| 二位二通电磁换向阀 |
1 |
| 二位四通电磁换向阀 |
2 |
| “O”型三位四通电磁换向阀 |
1 |
| “H”型三位四通电磁换向阀 |
1 |
| “M”型三位四通电磁换向阀 |
1 |
| 二位四通行程换向阀 |
1 |
| 三位五通手动换向阀 |
1 |
| 压力继电器 |
1 |
| 压力表 |
3 |
| 微动行程开关（常开、常闭） |
2 |
| 三通 |
10 |
| 5 |
附 件 |
毛巾 |
2条 |
| 油盘 |
1个 |
| 透明液压皮管 φ8 |
20米 |
| 专用液压油 |
10斤 |
| 6 |
电器配件 |
电磁阀通用连接线 |
3条 |
| 压力继电器插头线 |
1条 |
| 编程电缆（三菱） |
1条 |
| 7 |
工具盒 |
螺丝刀（一字、十字） |
各1把 |
| 剪刀 |
1把 |
| 活动板手 |
1把 |
| 尖嘴钳 |
1把 |
| 内六角扳手M5 |
1把 |
| 内六角扳手M6 |
1把 |
| 内卡簧钳 |
1把 |
| 外卡簧钳 |
1把 |
| 油塞 |
5只 |
| 快速油接头 |
5只 |
| 各种密封圈 |
1袋 |
| 9 |
资料 |
实训使用说明书 |
1册 |
|
|
