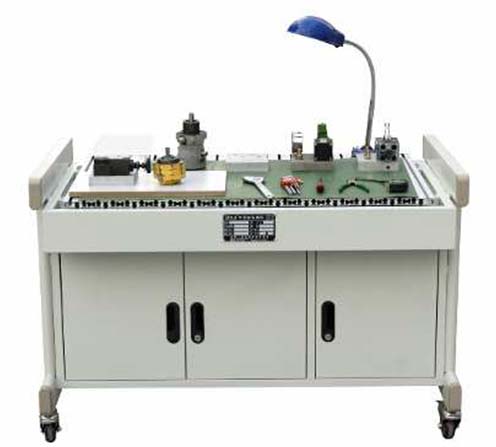

HYY-18D液压拆装综合实训装置
一、设备概述
本装置采用敞开式结构的操作板，可以对各执行元件进行拆装实训实验，为减小拆装时的碰撞而引起的噪音，在台面上铺设有防静电皮垫。同时台面上设有小元器件盒，以防止零件的丢失，由于拆装不损坏桌面故设了一块拆装垫块。实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具，通过对液压元件的拆装实训，观察及了解各零件在液压元件中的作用，加深高技班学生对液压元件结构及工作原理的了解，并能对液压元件的加工及装配工艺有一定的认识，具有很强的实操性。
二、功能特点
1.可以对工业液压元件进行拆装实验。
2.为减小拆装时的碰撞而引起的噪音，在台面上铺设有防静电皮垫。
3.台面上还设有小元器件盒，以防止零件的丢失。
4.设计了一块拆装垫块防止拆装时损坏桌面。
5.设有抽屉、机床台灯、交流电源插座。
6.实训桌表面为双层亚光密纹喷塑工艺处理。
三、实训项目
1.油泵拆装实验
2.液压油缸拆装实验
3.方向阀拆装实验
4.压力阀拆装实验
5.流量阀拆装实验 四、技术参数
① 交流电源：单相AC 2200 V±10% 50Hz；
② 温度：-10～50℃；环境湿度：≤90％无水珠凝结；
③ 外形尺寸：打约长×宽×高=1230mm×700mm×820mm；
④ 整机功耗：≤1.0 kVA；
安全保护措施：实训台桌面采用采用钢质材制作，在台面上铺设有防静电皮垫，同时台面上还有小元器件盒，以防止零件的丢失。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
液压拆装仿真控制软件，其界面可清楚的展示液压元器件的内部结构工作过程。通过该软件，用户可以在计算机上进行液压、电气液压知识的学习
五、设备配置
序号 |
名称 |
主要技术指标 |
数量 |
单位 |
备注 |
1 |
实训台 |
1230x700x 820mm |
台 |
1 |
鉄质双层亚光密纹喷塑结构 |
2 |
齿轮泵 |
BB-B6 |
台 |
1 |
|
3 |
柱塞泵 |
4MCY |
台 |
1 |
|
4 |
叶片泵 |
YB-10B |
台 |
1 |
|
5 |
直动式溢流阀 |
P-B10 |
只 |
1 |
|
6 |
先导式溢流阀 |
Y-10B |
只 |
1 |
|
7 |
减压阀 |
DR 10-4-5 X10Y |
只 |
1 |
|
8 |
节流阀 |
DVP6 |
只 |
1 |
|
9 |
调速阀 |
FK-G02-002-B |
只 |
1 |
|
10 |
液控单向阀 |
SV10PA1-30 |
只 |
1 |
|
11 |
三位四通换向阀 |
DSG-03 -3C 2-D24 |
只 |
1 |
|
12 |
单杠双作用液压缸 |
G50/20-100 |
只 |
1 |
|
13 |
钢皮尺 |
3M |
把 |
1 |
|
14 |
卡簧钳 |
P1ERS |
把 |
1 |
|
15
16 |
活动扳手 |
6” -150mm |
把 |
1 |
|
10” -250mm |
把 |
1 |
|
17 |
内六角扳手 |
JTECH |
套 |
1 |
|
18 |
拆装垫块 |
|
块 |
1 |
元件在块上拆装 |
19 |
橡胶垫皮 |
|
张 |
1 |
|
20 |
实训指导书 |
实训指导书 |
本 |
1 |
|
21 |
油壶 |
五斤装 |
个 |
1 |
装废油 |
22 |
电源三插 |
118B |
个 |
1 |
|
23 |
机床台灯 |
|
台 |
1 |
|
24 |
元件盒 |
|
个 |
1 |
放小件 |
25 |
台虎钳 |
|
个 |
1 |
|
26 |
工具箱 |
|
个 |
1 |
|
27 |
四分水管 |
|
个 |
1 |
废油管 |
