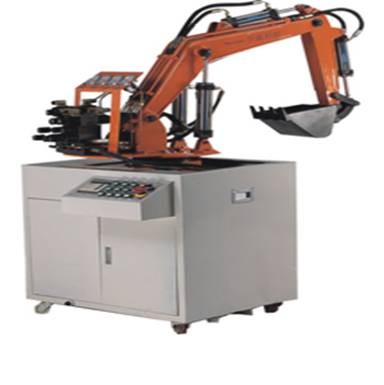

HYY-18E透明挖掘机PLC控制实训台
一、特点：
2、透明挖掘机液压试验台可模拟真实挖掘机工作装置的各种动作。可执行元件采用进口透明机玻璃液压元件、透明尼龙软管搭接而成，工作原理，液压回路工作原理一目了然。整个实验台具有形象、直观、方便、可靠等优点。
3、挖掘机试验台主要由实验桌、实验支架、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。
4、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。
5、实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和性，加深对PLC编程器的了解与掌握。
6、挖掘机有弯臂、直臂、挖斗、挖斗连杆、液压缸和底座支架组成。
7、挖掘机弯臂、直臂、挖斗、挖斗连杆均采用彩色有机玻璃手工加工而成。
二、主要功能：
1、液压传动各部件及工作原理观摩、拆装实训；
2、液压控制系统原理学习与分析；
3、挖掘机仿真作用、铲斗和斗杆复合进行工作实训；
4、回转作业，动臂提升同时平台回转；
5、卸料作业、斗杆和铲斗工作同时大臂可调整位置高度；
6、返回、平台回转、动臂和斗杆配合回到挖掘开始位置；
7、PLC指令编程，梯形图学习实验；
8、PLC编程软件的学习应用；
9、PLC与计算机通讯及在线调试；
10、PLC在液压传动控制中的应用及控制方案的优化实验；
三、主要技术参数
1、电源：AC220V 50HZ
2、直流电源输入AC220V 输出DC24V/3A
3、可编程控制器（PLC）：三菱FX1S－20MR主机 12输入 8输出（继电器输出方式）
4、液压实验泵电机功率：400W， 调速范围0－1500r/min，液压泵工作时噪声≤58dB，
演示实验油路液流要求压力仅需0.8-2.3Mpa (油泵追高压力：Pmax＝
2.5Mpa)
5、电磁换向阀：AC24V 吸力30N
6、实训台外型尺寸：1000mm×800mm×900mm
7.挖掘机试验台挖掘动作时总外型尺寸：1850mm×650mm×1850mm
