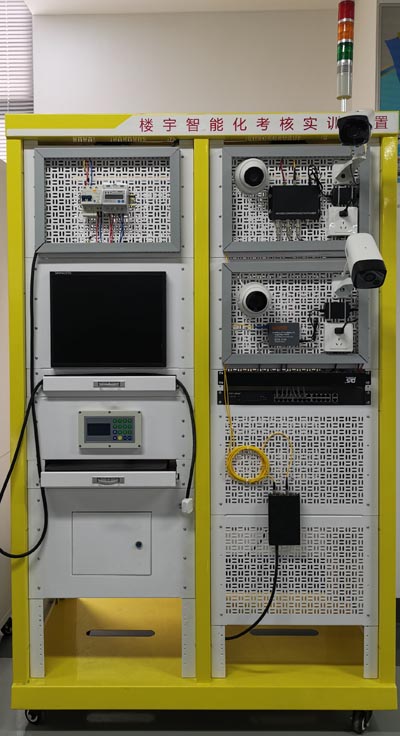

HY-WKA5E楼宇智能化视频监控系统实训考核装置

一、设备的组成
楼宇智能化视频监控系统实训考核装置由建筑模型平台、系统器件、辅材及工具四部分组成。建筑模型平台主要包括平台框架、网孔安装板、模拟梁柱体、电源输入保护及报警单元、标准 19 英寸开放式机架及机箱等；系统器件主要包括各种电源、网络、监控、显示、输入及输出装置等；辅材主要包括各种线材、连接及紧固件等；工具主要包括人字梯、各种常用及专用工具等。软件则由各种专用系统软件与通用监控软件等组成。使用本装置能够使学生在建筑模型平台中对智能化工程系统进行安装、布线、接线、编程、组态、集成、调试、运行、管理及维护等操作，从而了解各系统在实际中的应用并熟练掌握其根本技术要点；能够训练与检验学生的团队协作、交流沟通、计划组织、工程实施等能力，丰富职业素养，提高综合职业技能，是适合项目考核、老师教学及学生实训等多方面要求的楼宇智能化工程技术技能实训考核平台。

二、无线故障考核软件
系统功能：可实现故障设置、故障模拟、学员考核与评份、故障排除等功能。
1、该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
2、所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。
3、用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
4、教师登录
设备上电后，操作单元进入主窗体，按“菜单”键进入主菜单。按“教师入口”菜单的相应数字键进入教师操作区，输入正确密码后，（123654））按“确认”键进入教师操作子菜单。1.考核故障设置 2.所有故障解除 3.考核时间设置 4.登录密码设置 5.设备号设置(不显示，直接按相应数字键进入，生产厂家使用)。注：密码输入错误时，按“取消”清除，在无数据时按“取消”返回到主菜单
5、故障设置与全部解除
故障设置：
在教师子菜单中，按下“考核故障设置”的相应数字键进入故障类型子菜单，按下相应故障类型的数字键进入设置窗体(一般为第一个故障类型)，按数字键“0”或“1”切换故障状态。0正常（无故障） 1故障，按确认键执行相应操作。注：当操作其它线路故障时，按方向键来选择，显示屏的第一行为有效操作线路。显示的故障线路可以环形操作à当第一线路有效时，继续按向上键为最后一线路有效。
故障全部解除： 在教师子菜单中，按下“所有故障解除”菜单相应数字键后，则自动解除设置的所有故障。
6、考核时间设置
在教师子菜单中，按下“考核时间设置”菜单相应数字键后，进入时间设置窗体，依次输入时间，按“确认”键有效，按“取消”键返回上一级菜单。注：当输入错误后，多次输入会循环覆盖到首字符，这样就可以重新输入正确时间。如果输入1小时45分，应依次输入：0145。
三、实训项目
1.系统的安装、布线、接线、编程、调试、运行、维护及维修；
2.线路故障的设置、检测及排除；
3.各类摄像机和镜头的结构、原理、接线、调试和应用；
4.球形摄像机的接线、设定和操作；
5.网络摄像机的接线、设定和操作；
6.硬盘录像机的接线、设定和操作；
7.摄像机、硬盘录像机及监视器的连接和调试；
8.球形摄像机和硬盘录像机的连接和调试；
9.硬盘录像机、网络摄像机及工作站IP地址的分配和设定；
10.了解和掌握POE交换机的标准规范和控制方式；
11.硬盘录像机、网络摄像机及POE交换机的连接和调试；
12.信息插座和机架设备的安装；
13.水晶头及跳线的制作和测试；
14.RJ45模块和配线架的压线和测试；
15.RJ45跳线的连接及链路的测试。
四、技术指标
1. 电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2. 安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路，越级跳闸；
3. 整机功耗：≤500W；
4. 整机重量：≤300KG；
5. 外形尺寸（宽×深×高）：1200mm×700mm×1900mm。
