HYZNJZ-2智能建筑电气综合实训系统

一、产品概述
智能建筑电气综合实训系统是为大专院校、职业教育培训机构研制的楼宇智能化技术综合实训设备，根据智能建筑行业楼宇智能化的特点，在接近工程现场的基础上，针对实训教学进行了专门设计，建筑模型包含楼宇智能小区供电、门禁、监控、消防报警，应急消防广播、应急电话、模拟防排烟系统、应急电梯、巡更、安防、弱电布线等综合模型。并配有智能化供电及监控，双电源供电控制等、控制设备电气控制柜以及操作台监控中心和PC控制等组成。
了解整个建筑模块门禁及安防报警监控、消防报警系统、安保巡更、视频监控及周边防范系统、供电系统、照明系统、等多个领域系统，强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程综合能力。它适合楼宇智能化工程技术、弱电安装工程等相关专业的教学和培训。各系统既可独立运行，也可实现联动。通过此综合建筑模拟综合系统进行项目训练，检验学生的动手实践能力、建筑智能化的设计能力、楼宇工程管理能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。
注：系统可根据需求定制增加系统，扩展功能强大。

二、产品特点

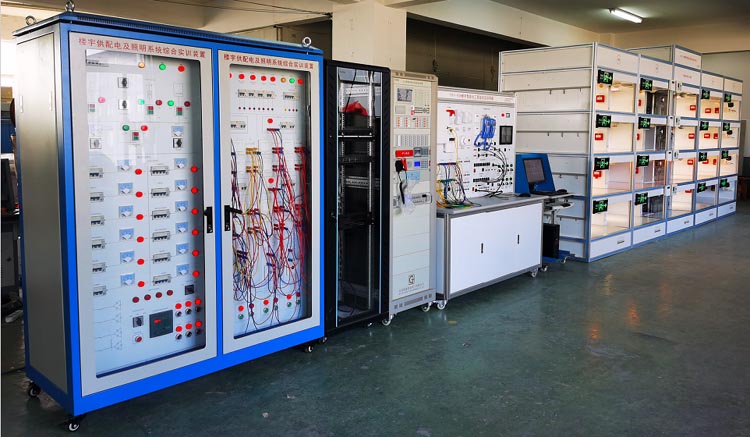

该模拟典型建筑结构，通体采用工业铝合金型材和木质高密度墙板，搭建筑成模拟四层多间仿真大楼，配置有模拟走道、每层可通过模拟电梯运行到达，每个房间及楼道均采用吊顶安装电气设备,大楼设有总电源箱。分区配电箱、建筑模型分为智能大楼（小区）和管理中心两大部分、并结合现代化大楼特点配备有应急消防模拟电梯，大楼供电、应急照明、消防报警、安防系统等、并选用市场上技术成熟、低电压安全型器件，因而具有真实、美观、可靠和安全的特点。
管理中心实现安保区域的集中监控和管理，安装有管理中心机、视频监控、报警监控、门禁管理监控及管理中心计算机。
在智能大楼（每个区域内安装照明、应急照明、烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁、红外对射和巡更点、监控视频摄像机、消防防模块、视频户机等。智能大楼（小区）的模拟房间窗户装有探测器，实现室内安防与周界防范功能，并与管中心联网集中管理监控。
监控系统采用集中图形化显示,上传各系统综合集中控制管理.给合多领域、多系统实现楼宇智能化综合管理.
*实验室电源安全管理系统
（1)该系统集成无线远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
（2)在WiFi连接状态，教师通过手机APP，可实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警
（3）验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。
1、供配电系统：
1）供配电监控系统和实训部分、智能大楼综合实训系统中所有设备由本供配电监控系统提供。进线采用模拟两路三相四线400V进线，正常工作时，由一路电源向全部用电设备供电，另一路为暗备用不投入运行，当运行电源发生故障时，另一路备用电源自动投入。并设置有模拟备用发电机系统。
2）通过各路操作开关、下位机部分：采用控制模块实现数据采集与控制，采集各供电线路供电情况，控制各断路器的分、合闸。
3）上位机部分：采用组态软件，与下位机PLC控制器采用PPI通信。上位机界面中（触摸屏）可整体监测供配电系统结构，并可提供 对电力网络出现的故障告警并快速定位和采取相应措施。
２、智能监控系统：
1）视频监控系统由监视区摄像机硬盘录像机网络设备监视器、实训联线等组成。
2）本地监控
3）支持 HDMI、VGA、 同时输出，支持 HDMI 与 VGA 同时预览与回放。
4）支持高清 HDMI 显示，支持254/264压缩格式。
5）支持多画面分割下不同通道并行预览与回放。
6）支持单、多画面预览，预览通道顺序可调。
7）支持预览便捷菜单操作。
8）支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置。
9）可屏蔽指定的预览通道。
10）支持视频移动侦测、视频丢失检测、视频遮挡检测。
11）支持视频隐私遮盖。
12）支持多种主流云台解码器控制协议，支持预置点、巡航路径及轨迹。
13）云台控制时，支持鼠标点击放大、鼠标拖动跟踪功能。
14）支持网络远程监控，WIFI、APP监控模拟监控整个大楼各通道的监控画面、具有大楼全景监视。
3、智能安防周界系统：
1）智能周界系统分为监控中心管理区、控制中心监控和控台操作连线至大楼各安防点
2）大楼安装有周界人体红外传感器，分别保护整个模拟大楼的安防能力
3）通过各周界人体红外传感器监控、下位机部分：采用控制模块实现数据采集与控制，采集各供防区情况。
3）上位机部分：采用组态软件，与下位机控制器采用PPI通信。上位机界面中（触摸屏）可监控各防区非法入侵等情况。即时显示报警画面。控制输出声光报警等
4、安防巡逻系统：
1）安防巡逻系统由感应卡、管理软件、巡更机软件系统等组成
2）在大楼每个必经道路安装有巡逻点，模拟建筑小区安保巡逻工作。
3）上位机安装有提供了强大的软件管理平台，提供了多个信息钮点、先进的巡更设备、可靠和稳定数据读入出导出、多种不同钮点的认识与了解、可合理布置人员路线。
5、应急供电系统：
1）应急信息系统由安全显示牌、给合应急供电系统等组成
2）在大楼每个应急通道都设立有安全应急电源指示牌，应急供电系统并由消防联动控制实现应急自动切换。
6、照明监控系统：
1）照明系统由大楼供电配电柜、照明灯具给合现代智能照明控制系统等组成
2）在大楼每个房间均安装的吸顶照明灯，包含大楼模拟应急走道照明等照明系统通过控制中心上位机采用组态控制并可通过上位机进行监控制照明状态。
3）照明系统可通APP远程监控制大楼照明状态。
4）整个大数普通照明电源在消防火灾状态下联动切除非消防应急电源。
7、消防报警联动
消防报警联动系统在智能建筑（建筑设备管理系统）是一个重要的系统，该系统是楼宇中一个独立的子系统。该系统是通过消防系统中各个探测设备（烟感探测器及温感探测器）的参数变化进行火灾报警，并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。并可通过消防报警联动监控计算机中心，对整个智能楼宇消防系统进行监控，并可进行平面图导入、画面布局、报警点设置等，主要由计算机、编程软件、监控软件、网络适配器等组成。
1）大楼房间及走道都配备有消防探测器，每层配备有声光报警器、模拟排系统、控制模块、大楼每层配置有应急广播、消防电话、等设施
2）消防系统控制中心大楼应急供电系统、应急照明系统、广播系统、消防电梯系统、包含非消防电源进行联动控制。
3）控制中心通过上位机监控大楼消防报警状态，并打印消防报警信息。
8、消防电梯系统操作
1、电梯的基本功能
A. 超速安全保护系统
当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。
B. 轿厢、对重用弹簧缓冲装置
缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
C. 门安全触板保护装置
在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。
D. 门机力矩安全保护装置
门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时，就增加了关门力矩，于是通过相连的行程开关使轿厢门和厅门自动重新打开，从而避免事故发生。
E、厅门自动闭合装置
电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。
F. 终端极限开关安全保护系统
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。
G. 具有消防应急开关
电梯具有消防应急接口,平时可供客梯正常使用,当出现消防故障时,电梯自动降落至一层,电梯用户不能正常使用电梯,只有专业消防人员才能使用电梯.
三、技术规格：
1）输入电源：三相四线（AC 380V±10% 50Hz）
2）工作环境：温度-10℃—+40℃ 相对湿度<85% 海拔<4000m
3）装置容量：<5kVA
4）外形尺寸：大楼约6000mm×1500mm×2400mm；配电控制柜600mm×600mm×1800mm；综合控制台约1600mm×600mm×1800mm；中央控制台约1500*800*1200）绝缘电阻：＞3MΩ
5）安全保护：具有漏电自动保护功能
四、实训顶目：
1、供电系统
1.）常用配电设备认知与应用
2.）智能建筑的供电运行方式线路组建与操作
3.）供配电系统中运行线路状态的现场监测和控制
4.）备自投联动运行控制和调试
5.）供配电监控系统运行调度实训
6.）低压分级线路组建操作实训
7.）双电源明暗备原理操作实训
8.）上位机监控与操作
2、智能监控系统
1）摄像机的认识与接线
2）监控系统操作与接线
3）各种摄像机在生活在的用途
4）镜头的安装及调试
5）摄像机的通道设置与定时录像设置
6）USB备份处理
7）与网络视频传输入的综合扩展实训
8）摄像机的图像调试与安装试
9）手机APP远程监控功能操作
10）PC网络监控操作实训
3、智能周界系统
周界安防工作原理认识
周界人体红外传感器的认识与安装
安防系统线路连接与操作
上位机监控与操作
安防系统编程与设计
4、安防巡逻系统
1）巡更器的设置和操作
2）巡更软件的操作
3）系统的设计与线路计划
4）巡更管理扩展模块实训
5）人员信息管理
6）线路规化与考勤管理
7）远程管理在线管理
5、应急供电系统：
1）应急信息系统供电组成与控制操作
2）应急供电系统消防联动控制编程实现应急自动切换
3）应急照明系统设计规范与控制原理认识
6、照明监控系统：
1）现代大楼照明监控系统技术认识
2）现在大楼照明线路的组建认知
3）照明系统自动控制设计原理
4）照明系统与消防联动系统控制联网操作
5）照明控制系统的ＡＰＰ联网操作
6）上位机监控与操作
7、消防报警联动
1)消防报警联动监控计算机中心的操作
2)报警点的设置操作
3)制控系统的管理
4)消防联供电系统的联网操作实训
5)消防应急广播系统的联网操作实训
6)消防联动排烟系统的操作
7)消防联动应急照明系统的操作
8)消防联动动主机的设置
7)消防联动主机的联动编程
9)消防探测器的便用与编码
10)消防报警系统的互联操作，线路故障的判断与处理
11)火警通讯主机的操作，系统功能设置
12)主机与电话分机的通讯操作，分机电话的操作
8、消防电梯
1)轿厢启动与停止、点动控制实训；
2)轿厢加速与减速的速度控制实训；
3)轿厢平层控制的实训; 护装置实训；
4)限速保护装置实实；
5)信号指示系统实训；
6)轿厢照明控制实训；
7)电梯控制系统实训；
8)电梯控制程序编写下载实训；
9)电梯程序运行与调式实训；
10)消防状态下电梯操作规程:
11)消防联动系统与电梯操作联网操作
五、系统组成及设备的配置
