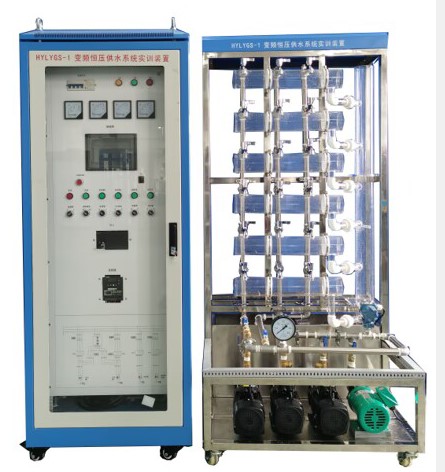

HYLYGS-3变频恒压供水实训装置
一、总体要求
装置集成PLC、变频调速、过程控制、工程组态技术于一体。它由六层住宅消防、生活供水系统（实物模型），控制平台两大部分组成，包含了可编程控制器、变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、家用水龙头、蓄水池等工程设备。装置采用PLC+变频器的开放式控制结构，可以完成多种模式下的楼层恒压供水实训，为教学研究变频恒压供水技术提供一个开放的操作平台。适合于中、高职院校电气自动化、楼宇自动化、建筑电气、智能建筑等专业的综合型实训设备。
1、控制平台采用PLC+变频器的开放式控制结构，提供组态软件和PLC开发环境，可以让学生自行设计控制方案，灵活性强。
2、控制平台有热过载保护、过流保护、漏电保护、接地保护、工频和变频联锁控制等多重保护机制。
3、控制系统能模拟真实的给水系统，有自动控制和手动控制两种控制方式，当自动控制失效时，系统由手动控制方式运行。
4、控制对象全部使用不锈钢和有机玻璃器件，保证不生锈、不易老化；模拟六层大楼给水系统，具有有生活水系统和消防水系统两种水路模型；动力系统由4台水泵构成，其中2台常规变频循环泵，一台休眠小泵，一台消防泵，能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统，能够生动模拟大楼给排水系统的典型结构。
二、技术参数要求
1、输入电源：三相四线～380V±10% 50Hz
2、环境温度：+4℃～+45℃
3、装置容量：≦5kVA
4、安全保护：具有漏电自动保护装置，短路保护。
三、实训项目
1、结构认识与调试
2、单泵控制变频恒压供水
3、生活水系统静态压力控制
4、生活水系统动态压力控制
5、生活水系统的分时控制
6、夜间定时休眠模式下的供水
7、消防状态控制
8、综合控制系统
