HYPS-2C无负压供水实训装置
一、设备组成：

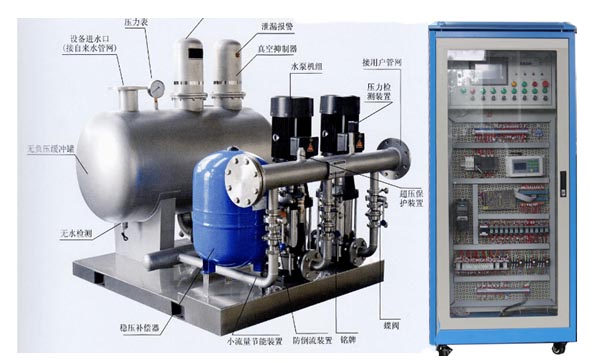

无负压供水实训装置由钢结构底座、无负压罐、控制单元、显示单元、泵阀等组成。
二、系统功能：
1、设备投入使用，自来水管网的水进入稳流罐。罐内空气从真空消除器排出，待水充满后，真空消除器自动关闭。当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水；当自来水管网压力不能满足用水要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水，若运转水泵达到工频转速时则启动另一台水泵变亥运簧：水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水；用水高峰时，若自来水管网水量小于水泵流量时，稳流罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入稳流罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过后，系统又恢复到正常供水状态，当自来水管网停水，造成稳流罐液位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，以保护水泵机组。夜间小流量供水且自来水管网压力不能满足要求时，气压罐可以贮存并释放能量，避免了水泵频繁启动。
三、技术参数
1、设备供水水压范围0.-0.6MPA、进水管径DN32阀门，流量约0-45M3/H，
2、控制方式：采用手动/自动控制、采用恒压调节自动控制。
3、采用超大无负压不锈罐体，压力表，真空抑制器、无水检测传感器、水泵机组、压力检测装置、超压保护装置，
4、控制采用喷塑板金控制柜，具有漏电保护，面板具有水泵动行指示，触摸屏控制、压力设定、操作选择开关等。
5、水泵采用高压大口径供水立式水泵杨程>25M，功率>1.5KW，供电三相AC380V，多极变频离心泵。
6、整体采用钢结构底脚托底，安装稳定牢固。
7、水模型外型尺寸：约2000*1000*1800
8、控制柜尺寸：约600*600*1800
9、设备功率：〈4.5KW
10、环境温度0-40℃
11、电源输入：380V
