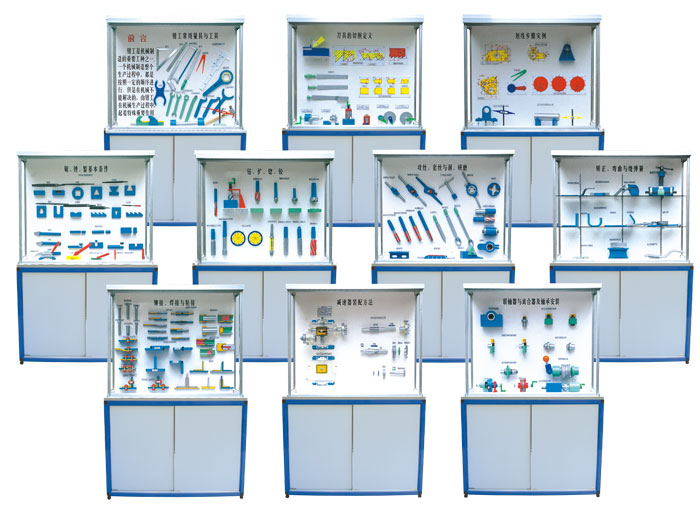

HY-810QG型钳工工艺学陈列柜

钳工是机械制造重要的工种,一个机器制造,都是按照一定的顺序进行的,有很多机械不能解决,由钳工来完成整个过程。本套陈列柜共10个柜,加强对机械专业的学生的理论学习,扩大使用范围增强认识,加深理解,是机械专业系不可缺少的要求教学设备。本套陈列柜共分10个柜,有弟一代和第二代两种形式。

陈列柜尺寸: 1250 × 430 × 1780mm

钳工工艺学陈列柜

序 号

陈 列 柜 内 容

弟一柜
钳工常用量具与工具

角尺、钢尺、弓锯、锉刀、圆规、游标卡尺、卡规、塞规虎钳、铁锤、划针盘、各种扳手

第二柜
刀具的切削定义

錾削时的角度、锉齿的切削角度、锯削的切削角度及运动、平面刮刀及刮刀头的形式和角度、车削实例、刨削实例 、铣削实例、磨削外圆实例、钻削实例、磨削平面实例

第三柜
划线步骤实例

划线基准类型、圆弧与两圆弧相切的划法、划孔中心线、立体划线、等分圆周的几何作图法、平面划线等。

第四柜
锯、锉、堑基本条件

錾子的种类、锉刀形式、锯屑的形成过程、用不同锉刀加工的工件、锯割的应用实例

第五柜
钻、扩、锪、铰

各种锪钻的应用实例、可调节铰刀、麻花钻、常用绞刀、扩孔钻、柱形锪钻、锥形锪钻、钻削实例

第六柜
攻丝与刮、研磨

攻丝绞手的种类、板牙类型、丁字形绞手、圆板牙类型、曲面刮刀、校准平板、校准直尺、研磨平板、研磨环

第七柜
矫正、弯曲与绕弹簧

薄板的矫平形式、常用弯管方法、弯管工具、螺旋压力工具矫直轴类零件、抽条、木锤、绕各种类型的弹簧

第八柜
铆接与焊接与粘接

铆接几种形式、手工铆接工具、铆钉的种类、粘接应用实例、搭接接头、对接接头、 T 形接头、 502 胶水、百得胶

第九柜
减速器装配方法

减速器传动、圆锥齿轮减速器、箱盖、齿轮、压盖、垫圈、螺杆轴、螺母蜗轮

第十柜
联轴器与离合器

弹性圆柱联轴器、十字滑块联轴器、万向联轴器、多片式摩擦离合器、侧齿式离合器、超越离合器、普通轴承安装形式 (3 件 :a 轴承内圈两端单向固定 \b 用双螺母固定 \c 用开口止推弹簧圈固定 )
