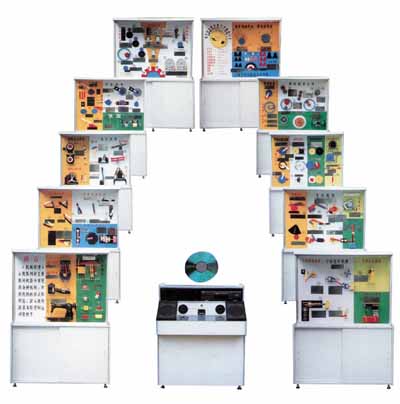

序号与名称 |
陈 列 柜 内 容 |
第一柜
机器与机构 |
前言、内燃机、蒸汽机、缝纫机、牛头刨床、球面高副、螺旋副、移动副、曲面副、球面副、圆柱副、转动副 |
第二柜
平面连杆机构的基本形式 |
铰链四杆机构：曲柄摇杆机构 2 件、双曲柄机构、双摇杆机构 2 件。
单移动副机构：曲柄滑块机构、曲柄摇块机构、转动导杆机构、移动导杆机构
双移动副机构：曲柄移动导机构、双滑块机构、双转块机构 |
第三柜
平面连杆机构 |
机构运动简图：泵 2 件、泵的简图 2 件、颚式破碎机与间图。
连杆机构：飞剪、压包机、翻转机构、摄影升降机、天平、起重机。 |
第四柜
凸轮机构的形式 |
盘形凸轮 3 件：滚子、尖端、平面、移动凸轮轮、槽凸轮机构、交叉槽凸轮机构、等径凸轮机构、等宽凸轮机构、主回凸轮机构、球面凸轮机构、圆锥凸轮机构、圆柱凸轮机构。 |
第五柜
齿轮传动的各种类型 |
平行轴传动：外啮合直齿圆柱齿轮机构、内啮合直齿轮机构、直齿轮齿条机构、斜齿圆柱齿轮机构、人字圆柱齿轮机构。
相交轮传动：直齿圆锥齿轮机构、双曲线圆锥齿轮机构、斜齿圆锥齿轮机构
相错轴传动：螺旋齿轮机构、螺旋齿轮齿条机构、圆柱蜗杆蜗轮机构、弧面蜗杆蜗轮机构。 |
第六柜
轮系的基本形成 |
渐开线齿轮各部分名称、浙开线的形成、摆线的形成、齿数、模数、压力解、齿高系数。 |
第七柜
轮系的基本形成 |
周转轮系、差动轮系、行星轮系、定轴轮系合并一件、获得大传动比，实现特定的运动、运动的合成、旋转线、用于传递、运动的分解、谐波运动减速器，摆线针轮行星减速器、汽车差速器两种动作。 |
第八柜
间歇运动机构 |
齿式棘轮机构 2 件、摩擦式棘轮机构、外啮合槽轮机构，内槽轮机构，球面槽轮机构、渐开线不完全齿轮机构、摆线针轮不完全轮机构（ 2 件）、凸轮式间歇机构 2 件、停歇连杆机构、停歇导杆机构 |
第九柜
组合机构 |
串联组合：行程扩大机构、换向传动机构
并联组合：齿轮连杆曲线、实验给定轨迹的机构 2 件、实验变速运动的机构、同轴槽轮机构，误差校正机构、电动马游艺机装置。 |
第十械
空间连杆机构 |
空间四村结构： RSSR 空间四杆机构、 RCCR 联轴节、单万向节、双万向节、 4R 揉面机构、 RRSRR 角度传动的空间五杆机构、空间六杆机构的萨勒特机构。 |
该套共分二十个柜 400 余种物零件模型。外型用高级铝合金柜架，板面用紫红色金丝绒做底，模型材料用各色有机玻璃和硬聚氯，并附有银涤沦不干胶作必要图表和文件字说明，形象逼真，制作工艺美观。使用本陈列柜能提高教学效果，节约学时，是一套理想机械课程的示教陈列室设备。

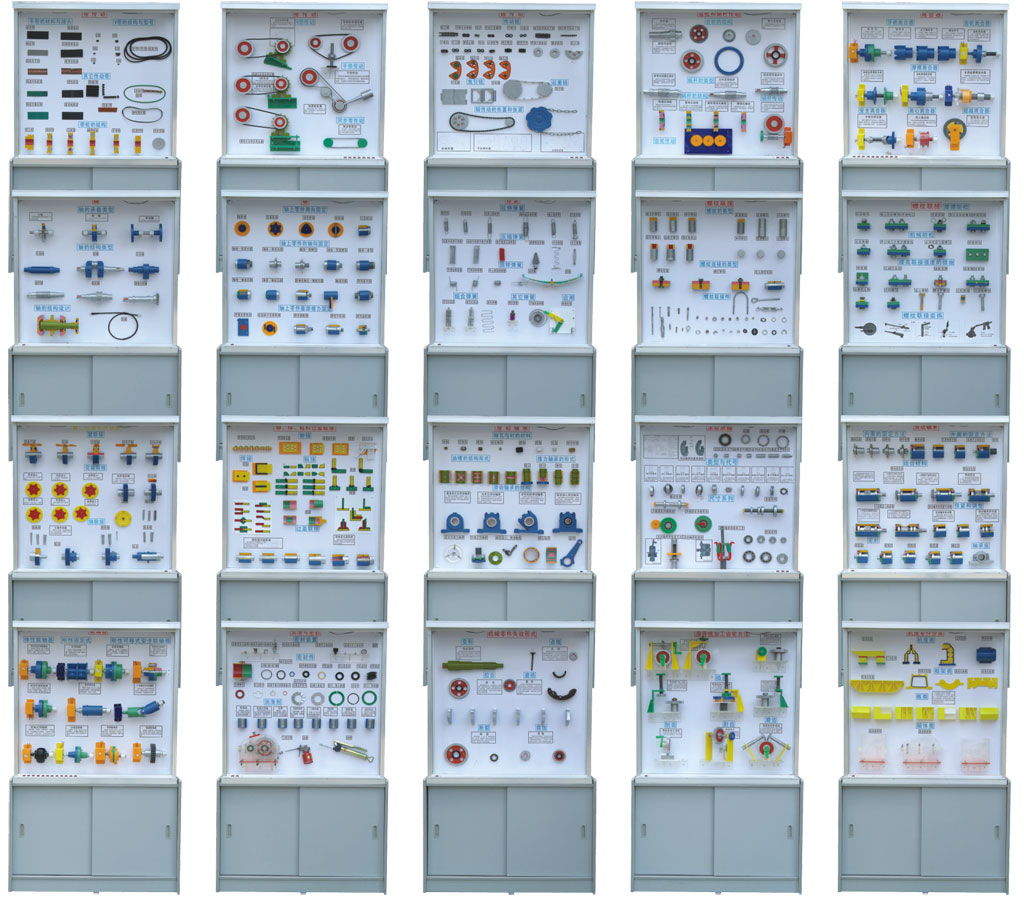

序号与名称 |
机械零件陈列柜内容 |
第一柜
螺纹联接的基本内容 |
螺纹类型：普通螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹、圆弧管螺纹、圆柱管螺纹、圆锥管螺纹、右旋螺纹、左旋螺纹、双线螺纹、三线螺纹。
螺纹联接的类型：螺栓联接、双头螺栓联接、螺钉联接、紧固螺钉联接。
螺栓 11 件、螺柱 4 件、螺钉 9 件、紧定螺钉 5 件、螺母 12 件、垫圈 7 件。 |
第二柜
螺纹联接 |
摩擦防松：对顶螺母、锁紧热圈收口防松螺母、开缝收口，带尼龙圈防松螺母、弹簧垫圈。
机械防松：止动垫圈、止动垫圈子与圆螺母、开口销与六角开槽螺母、串联钢丝。
横向截荷的减载装置：斜垫圈、凸台、沉头坑、减载套筒、减载键、减截销。
提高联接强度的措施：加弹性无件、内斜螺母、空心螺栓、腰状杆螺栓，大圆角螺栓、沉割螺母、螺纹联接的装拆。 |
第三柜
键、花键和销联接 |
键联接：普通平键、半圆键、楔键、导向平键、切向键、马鞍滑键。
花键联接：矩形花键 3 件，渐开线花键 2 件。三角形花键。
销联接：圆柱销 3 件、圆锥销 4 件、导形销 3 件、安全销 3 件、定位、联接、安全。
|
第四柜
铆、焊、粘和过盈联接 |
铆接：常用铆钉的型式、搭接、单搭板对接、双搭板对接、组合接头。
焊接：坡口型式、搭接、对接、角接。
粘接：板接、管接、角接。
过盈联接：圆柱面过盈联接，圆锥面过盈联接。 |
第五柜
带传动的主要类型 |
平带的材料与接头：皮革带、编制带、胶帆布平带、高速环形胶带、锦纶片复合带、斜面接头、斜面阶梯接头、胶带的接头、缝线接头、皮革线接头。
V 带的结构与型号： O 型、 A 型、 B 型、 C 型、 D 型、 E 型、宽 V 带、窄 V 带、活络 V 带、其他传动带、联组 V 带、普通 V 带、双面 V 带、多楔带、圆带、梯形齿同步带。
带轮的结构：实心轮、辐板轮、孔板轮、椭圆辐轮、平带轮、高速带轮、同步带轮。 |
第六柜
带传动 |
V 型带传动：自动张紧装置、滑道式定期张紧装置、摆架式定期张紧装置、张紧轮张紧装置。
平带传动：张紧轮装置
同步带传动 |
第七柜
链传动 |
传动链：滚子链、内链片及套筒、滚子、外链片销轴、内链片、外链片、单节距双排滚子链、单排单节距滚子链、弹簧式、弹簧止圈、钢丝、开口销、过渡链节、带搭子整体式链轮、整体板式、孔片式、带内导片齿形链、带外导片齿形链、圆销式、滚柱式、键柱式、轴瓦式、方框链、平顶链、圆环链、链传动的布置和张紧。 |
第八柜
齿轮与蜗杆传动 |
齿轮的结构：齿轮轴 2 件、实心式齿轮 2 件、腹板式齿轮 2 件、轮幅式齿轮。
蜗杆的类型：阿基米德圆柱蜗杆、法向直廓蜗杆、直线型环面蜗杆。
蜗杆的结构：整体式蜗轮、轮箍式蜗轮、螺栓联接式蜗轮、镶铸式蜗轮、蜗杆传动、齿轮传动。 |
第九柜
滑动轴承 |
轴瓦与衬的材料：轴瓦合金、青铜、黄铜、灰铸铁、微型轴承、橡胶、尼龙、四氟、酚荃树脂。
油槽的结构形式 5 件、推动轴承的形式：实心、空心、单环、多环。
滑动轴的结构：整体有衬正滑动轴承、对开式正滑动轴承、对开式斜滑动轴承、
自动调心滑动轴承、固定瓦推力轴承、自位调心滑动轴承、可倾三反轴瓦、连
杆、静压轴承。 |
第十柜
滚动轴承 |
内圈、保持架、外圈、球、短圆柱滚子、长圆柱滚子、螺纹滚子、圆锥滚子、
鼓形滚子、滚针。
类型与代号：深沟球轴承、调心球轴承、调心滚子轴承、圆柱滚子轴承、滚针
轴承、螺旋滚子轴承、角接触轴承、圆锥滚子轴承、推力球轴承、推力滚子轴承。
尺寸系列：直径系列、内圈固定外圈转动、外圈固定内圈旋动、滚动轴承的安装方法、滚动轴承拆卸工艺、内径系列 7 件，宽度系列 4 件。 |
第十一柜
滚动轴承组合设计 |
内圈的固定方法：弹簧挡圈、轴端压板、圆螺母、锥形套筒。
外圈的固定方法：轴承端盖、孔用弹性挡圈、端盖孔凸肩组合、套杯。
组合设计：两端固定式 3 件、两端游动、一端固定一端游动 2 件
顶紧与调整：滚动轴承的调整、滚动轴承的顶紧。
密封：毛毡式、皮碗式、环隙式、迷宫式、螺纹式、轴承座 |
第十二柜
联轴器 |
弹性套柱销联轴器、弹性柱销联轴器、轮胎式联轴器、凸缘联轴器、套筒联轴器、夹壳联轴器、齿轮联轴器、链条联轴器、十字轴万向联轴器、滑块联轴器、
剪销式安全联轴器。 |
第十三柜
离合器 |
牙嵌禽合器矩形牙、梯形、正三角形牙、锯齿离合器、单圆盘摩擦离合器、
圆锥摩擦禽合器、多圆盘摩擦离合器、牙嵌式安全禽合器、离心离合器、超越
离合器。 |
第十四柜
轴的类型与应用 |
转轴、心轴、传动轴、齿轮轴、化键轴、蜗杆轴、曲轴、凸轮轴、软轴、轴的
结构设计。
|
第十五柜
轴上零件的固定方法 |
键联接、花键联接、成形联接、销联接、过盈联接、轴肩—弹性挡圈、轴肩—圆螺母、轴肩—双圆螺母、轴肩—套筒、轴肩—弹性挡圈 2 年、圆锥形轴头—轴端挡圈、轴端挡板、双锁紧挡圈、开槽夹紧联接、轮毂部分夹紧联接、弹性套联接、弹性环联接、弹性盘联接。 |
第十六柜
弹簧 |
拉伸弹簧：圆钩环、半圆钩环、偏心圆钩环、锥形闭合端弹簧、可调拉簧。
压缩弹簧：端面拼紧磨平弹簧、端面不拼紧不磨平弹簧、矩形截面压缩弹簧、
中凸弹簧、中凹弹簧、圆锥螺旋弹簧。
扭转弹簧：外臂扭转弹簧、内臂扭转弹簧、中心臂扭转弹簧、双扭簧。
其他弹簧：碟形弹簧、蛇形弹簧、平面蜗卷弹簧、板簧。
并列组合弹簧、直列组合弹簧、转换机构。 |
第十七柜
润滑与密封 |
润滑装置：压配式压注油杯、油绳式有杯、接头式压注油油杯，直通式注油杯、
油标。
密封件： O 型橡密封圈 2 件、矩形橡密封圈 2 件、尼龙垫片、石棉垫片、金属平垫片、金属八角垫片、金属齿形垫片、切口：插入搭接、活塞环、
切口：斜搭接、双口型油封、 T 型油封、 Y 型油封、 V 型油封。
润滑剂 8 件、机油枪、牛油枪。 |
第十八柜
机械零件的失效形式 |
胶合、断裂、腐蚀、磨损、点蚀、残余变形
|
第十九柜
渐开线加工齿轮方法 |
仿形法加工齿轮 2 件、用滚刀加工齿轮、用插齿刀加工齿 2 件、用齿条插刀加
工齿轮、用刨加工齿轮、剃齿加工齿轮、用碟形砂轮摩齿 |
第二十柜
机座零件分类 |
卧式机座、门工机座、立式机座、环式机座、桁架式机坐、框架式机座、框架式机座、基座几基板、台架式支座、板类助板布置 7 件、减速器箱体 2 件、变速箱箱体。
|

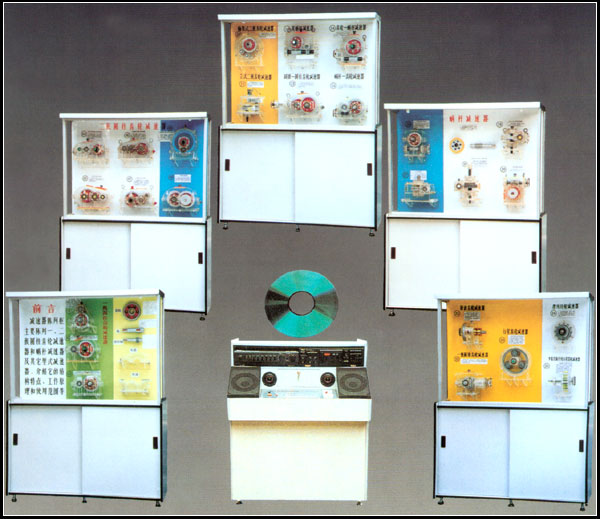

减速器示教陈列柜是根据大中专院校，职业学校的教学大纲设计的机械陈列柜，《减速器》电化教学设备。共5个柜25种减速器及1个控制台，用CD解说遥控控制，声控同步进行演示机械模型，加强对机械专业的学生的理论学习，使用范围增强认识，加深理解，是机械专业系不可缺少的理想教具设备。本套陈列柜有第一代和第二代两种形式。
一、主要特点：
1、控制台配置:DVD机1台；控制硬件一套；攻放机1台,控制台1台、喇叭1对、遥控器1只,激光碟片1张（内含25台减速器语音说明）
2、控制软件：微电脑DVD程序控制系统，用DVD程控台实现全柜顺序播音动作和单柜顺序播音动作，
实现声音、图像、模型三位一体同步动作，采用多种播放方案（如前进、后退、停止、步进、循环等）；也可实现任选和顺序动作。
3、控制方式：可实现全柜遥控和手动顺序播音、单个模型播音动作，或只动作不播音等功能。
4、控制动作过程：选中某号模型按遥控器上的数字键，按确认后，陈列柜上对应该号码的减速器就开始动作运转，同时DVD机开始播放语音讲解此减速器的特点及功能，讲解完毕后等待下一步动作。
