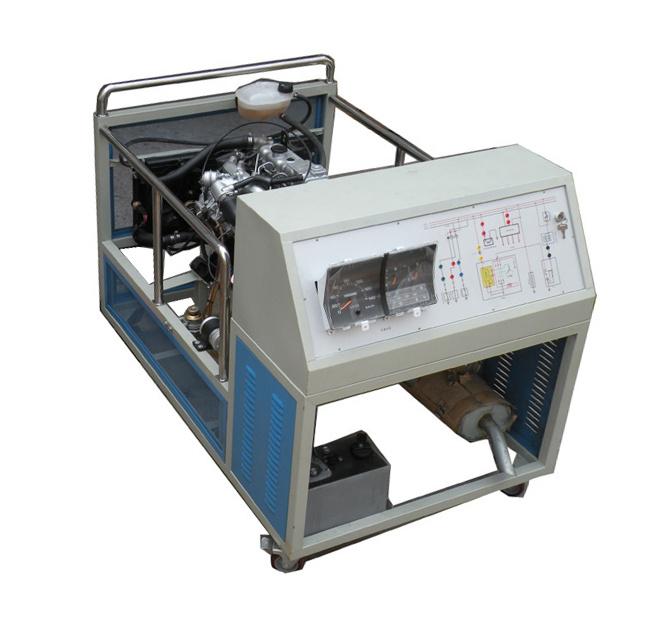

HY-QC236B型长城哈弗柴油共轨发动机实训台
长城哈弗柴油共轨发动机实训台是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用哈弗2.8TC柴油发动机为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控高压共轨柴油发动机的组成结构和工作过程。通过发动机实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握发动机的构造和原理，提高学生对发动机的初步认识，使学生了解发动机起到更直观更深入的教学目的，是各汽车学校对发动机理论和维修实训的要求的教学设备。
二、功能特点：
1、真实可运行的电控高压共轨柴油发动机(加速/减速/怠速工况正常），充分展示电控高压共轨柴油发动机的组成结构和工作过程。
2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有不会褪色的彩色电路图；学员可直观对照电路图和电控高压共轨柴油发动机实物，认识和分析控制系统的工作原理。
3、实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
4、实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。
5、实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6、实训台配备有油门控制装置，可方便对发动机加速减速。
7、实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
8、设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
9、实训台底座采用钢结构焊接，表面采用喷涂工艺处理，正前方/两侧焊接圆形护手杆，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
四、实训台技术规格
外形尺寸：1600*1000*1160
油箱容量：10L
重 量：320Kg
工作温度：+-50
台架颜色：7032
防护板：桔红平光
电 源：60AH蓄电池
车 系：长城
发动机型号：GW2.8TC
供油方式：直喷
进气形式：增压
功 率：70KW
排 量：2771
汽 缸 数：4
气缸排列形式：L
每缸气门数：4
燃油类型： 柴油
