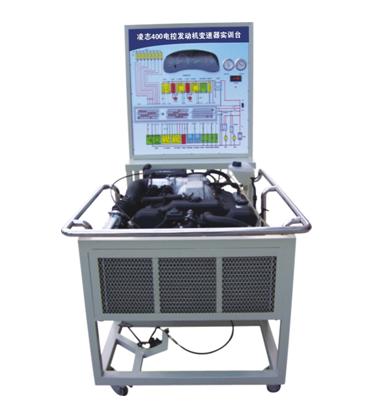

HY-QC215型凌志电控发动机实验台

一、本实验台采用凌志电喷发动机(配套后驱自动变速器)、 凌志发动机实训台是本公司采用凌志发动机为适应汽车教学需求而研制的，该实训台由电控发动机.自动变速器（八成新）、操作显示面板及发动机彩色原理图电脑控制柜、可移动式台架(万向脚轮)、汽油供给系统(脚踏式油门踏板)、冷却系统(自动电子风扇)、启动系统、发电系统、排放系统、发动机传感、器执行器、原车仪表、原车电脑、具有发动机运转及显示（水温.燃油.机油.充电.转速.车速）配备原车DOC1接口、真空显示表、燃油压力显示表、喷油器工作指示LED灯、自动变速器电磁阀工作指示LED灯、电压检测表（检测任意路传感器工作信号、工作电压）、故障设置区可设置32路故障（老师设置任一路线路故障）、故障排除区（学生通过各种仪器、仪表、或读取故障码）在面板上用专用排故线连接排除故障、通过DLC1吊码. 故障分析、传感器信号模拟等多项功能．具结构紧凑、操作方便、安全可靠、教学直观、是汽车发动机实物教学不可缺少的实验室设备之一。

三、功能特点
1、实训台配备真实原车电喷发动机总成、正常点火运行。
2、充分展示电喷汽油发动机的组成结构和工作过程，故障模拟系统可模拟实际运行工作状况，设置多种实车发动机常见故障，具体内容配备故障模拟设置装置说明。实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、喷油压力、进气歧管压力等参数变化。
3、电压表实时显示传感器与执行器的变化，喷油器脉冲等各执行元器件用LED 灯显示工作状态。
4、指针式油压表指示燃油压力值；指针式真空表指示真空压力值。
5、配备原车OBD诊断座，可连接专用或通用型汽车解马器、电脑诊断仪，对发动机电控系统进行读取故障码、清除故障码、读取数据流等发动机自诊断功能。
6、实训台面板上绘有彩色喷绘电路图，喷绘图加装有机玻璃保护，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理。
7、实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率、波形信号等。
8、实训台加装电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等安全保护装置。
9、实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置，移动灵活。
四、技术参数
1、外形尺寸：1650mm X 1000mm X 1850mm（长X宽X高）
2、工作电源：12V/60AH蓄电池
3、油箱容积：10L
4、工作温度：-50℃～50℃、
五、产品型号：HY-QC215型
