HY-QCX203电池管理系统(BMS)实训台
一、实验台功能简介
该设备用于培养职业院校学员掌握电动汽车动力电池管理系统（BMS）性能特点、结构等基本原理知识，掌握动力电池管理系统（BMS）精准的 SOC 估算、精确的单节电池电压检测，能够完成电动汽车在运行、充电和调试过程中对电池组的工作状态进行实时高效的检测，达到对电池组智能化管理，有效的延长电池组使用寿命等作用。
1、实训台具有完善的系统功能：总电压检测、总电流检测、实时数据显示、内部CAN通信、外部CAN通信、过压过流反接保护、SOC控制、充放电控制、单体电压检测、故障等级报警、PC机监控、数据存储、故障信息存储、能量均衡、热管理等强大功能。
2、诊断系统；内容包含设备工作状态检测、设备故障的诊断与测试、设备故障原因读取、自动控制等功能。
3、实训台具有通讯功能：串口RS485等通讯功能，工作情况下，BMS将电池的详细数据送给整车控制器，并上报必要的告警信息，以防止电池被超范围使用。也能将电池的详细数据发送至仪表行显示。电池充电的过程中，BMS 能实现和充电机之间的通讯，实现了过充的保护，保证了充电的安全。
4、实训台具有高安全性、稳定性和可靠性：系统采用大规模集成电路、滤波、高等级隔离、数据冗余等先进技术，保证了系统的安全性、可靠性和稳定性。
二、实训台组成

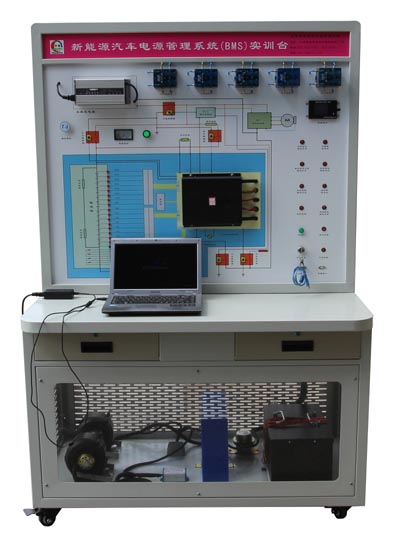

实训台由测量面板、锂电池管理系统控制模块（BMS）、笔记本电脑、总电压表、锂电池组、车载充电器、主继电器组、电动高压电源开关、点火开关、锂电池性能状态显示屏、诊断系统、各个系统的工作状态指示、故障触发控区、充放电模式开关、充放电模式指示灯、放电实验负载驱动电机、电机控制器、整车控制器模块、加速踏板、DC-DC模块等组成。
检测台：优质吉祥铝塑板，经高清UV喷涂，电路图清晰鲜艳，线条分明。能充分展示电路原理。检测端子为机械雕刻开孔，统一标准。内嵌式面板尺寸为1000*850mm，外表看不到任何安装痕迹。
设备抬头：抬头为分离式，与整体面板彻底区分开来，使之便于安装，并看不到安装孔位，美观大方。
工作台：配套工作台，尺寸为1200*430*820mm .，工作台面前部为圆形角，防止学员碰倒直角受伤。顶部配套高压绝缘垫。耐高压10KV
工具箱：配套工具箱，为双抽屉工具箱，双内轨道，并带有钥匙锁，提供维修工具与检测仪器的保管功能。
展示柜：钣金一次冲压而成，前部为镂空设计，并安装有透明亚克力，使设备完全展现眼前，左侧右侧为实心板，后部为栅格防护板，具有通风，散热、安全防护等功能，
二、性能参数（定制型）
锂电池管理系统是一款 SBS 智能电池管理系统，主要特点如下：
? 充放电同口，BMS 为内供电模式。
? 内置智能电池管理系统，可编程电压/电流/容量/温度等各种参数。
? 内置电池电化学特性模型和内阻跟踪技术实现电池电量的准确计量。
? 实时有源电池平衡技术,高效实现电池平衡，延长电池寿命，增加电池组可用容量。
? 智能保护算法实现电池的过充/过放/过温/过流/短路/内阻突变/温升突变等各种保护。
? SMBUS／RS485 通讯接口,可以实现与各种智能终端/用电设备/监控系统的无缝对接。
? 可增配 CAN 总线接口模块。
? 2.4 寸彩色液晶显示器（选配），电池信息实时采集显示，内置有 R485 通讯总线，实
现与上位机远程数据通讯。
1. 管理系统（含功率回路）电气参数：
? 控制电路工作电流（通讯和检测保护正常工作，Vcell=3.6V）：0.4mA
? 控制电路待机电流（停止通讯，检测保护正常工作，Vcell=3.6V）：0.085mA
? 单体电池电压范围：2.0V-4.5V
? 单体电池电压典型测量误差：±5mV（@0-60 度）
? 主回路额定电流：150A（DC1）
? 峰值电流：1000Ａ（３秒）
? 主回路电流测量误差：1% FS
? 电量估算误差：3%-10%（取决于电池型号）
? 温度测量范围：-40℃到+90℃
? 温度测量误差：±1℃（@0-85℃）
? 工作电流：12V@1.4mA
? 连接器：ＳＭＰ２．５４
2. RS485 显示器电气参数（外置式）：
? 显示器规格：2.4 英寸 65K 色彩色，分辨率 320x240
? 显示器工作电压：12V-58V
? 显示器工作电流：10mA@20V
? 显示器外形尺寸：106 x 68 x 15mm
3. 使用环境：工作环境温度：-40℃到+70℃。
印刷电路硅胶涂覆，适合潮湿、水汽、盐雾等严酷的工业环境。
三、实验项目
1、锂电池充电性能实验；
2、锂电池放电性能实验；
3、锂电池温度极限保护实验；
4、放电电流保护实验；
5、充电电流保护实验；
6、PC机充电电压参数设置实验；
7、PC机放电电压参数设置实验；
8、PC机充电电流参数设置实验；
9、PC机放电电流参数设置实验；
10、PC机充放电温度参数设置实验；
11、PC机系统自适应参数设置实验；
12、PC机故障复位参数设置实验；
四、设备参数：
18.实验台尺寸：1220mm*650mm*1900mm(长*宽*高)；
19.输入电压：二相三线 ～220V±10% 50Hz
20.诊断屏幕尺寸：7寸
21.诊断能力自锁：专一性只适用于本设备。
22.连接类型：串口
23.系统电压: DC12V//24V
24.工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
25.工作电压: 48VDC(三元锂电池组)
26.放电负载功率：1KW
|
