HY-QCX102新能源汽车整车解剖模型
一、产品简介

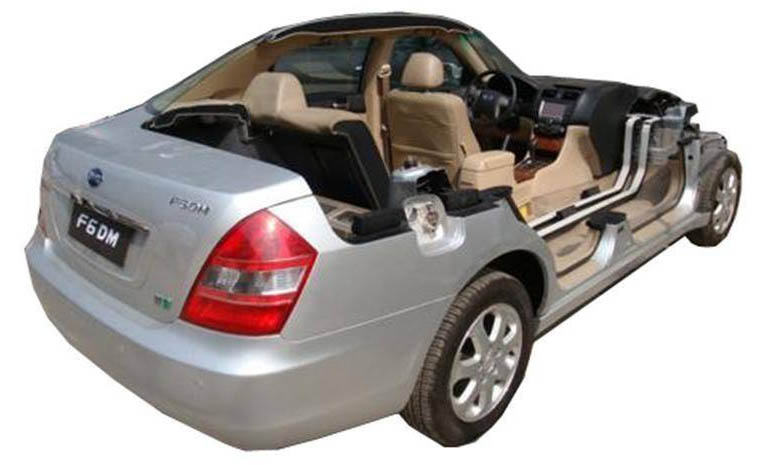

HY-QCX102新能源汽车整车解剖模型是新能源汽车整车、整体车身深度解剖，能清晰看见发动机舱、车身侧围的构造结构、钢板的厚度及独立悬挂的结构。车厢内部及外部均采用剖解技术，使内部平时看不到的地方都清晰可见，剖解工艺精湛、构造清晰呈现,能够展示新能源汽车各总成装置以及各附件位置以及各个系统的工作关系和工作原理。动力与传动系统、制动系统、空调系统、车身电器系统、悬挂系统、转向系统、制动系统本身和遮挡物进行充分解剖，使其典型结构充分展示出来。
二、教学功能：
本设备可以直观了解电动汽车的内部结构，能体现各个系统在车上的布置位置、基本功能以及工作原理。解剖布局涵盖所有汽车内部和外部零部件，能够增强学员对电动汽车的整体了解，快速掌握电动汽车的一些理论和实践知识。
三、主要实训项目：
动态运行功能，可显现电动汽车所有运行工作状态下各种参数。包含，低压部分、高压部分、整车控制系统、动力控制系统、电池组、充电管理系统、以及电子空调等等。
1、电动汽车动力系统认知理解实训，
2、电动车单速变速器系统的认知理解实训
3、电动汽车控制系统的认知理解实训
4、电动汽车交换器系统的认知理解实训
5、电动汽车动力电池的认知理解实训
6、电动汽车仪表工作台的内部结构认知理解实训
7、电动汽车空调系统的认知理解实训
8、电动汽车动力转向系统的认知理解实训
9、电动汽车汽车底盘系统的整体的认知理解实训
四：制作工艺：
1．配置钢制可移动台架以及脚轮刹车位置，台架表面采用优质金属漆喷涂耐腐蚀性好，适应各种环境下的教学实训。
3. 用钢制支架把车辆支撑起来，对运动件进行必要的遮挡，确保安全；
4. 整体台架采用国标钢材制作，并喷塑处理；
5. 电源：220V交流，面板电压12V直流，具有漏电过流保护装置，安全可靠；
五、技术参数
设备参数：原车数据；
低压电源：12V
最大马力：61Ps
最大功率-功率值：45kW
最大扭矩-扭矩值：144Nm
燃料类型：电力
电机最大功率-转速：9000
电机最大扭矩-转速：3000
电机最大功率：45kW
电机最大扭矩：144Nm
驱动电源：320V
电机额定功率：20kW
普通充电时间：360分钟
电池容量：25.6kW?h
|
