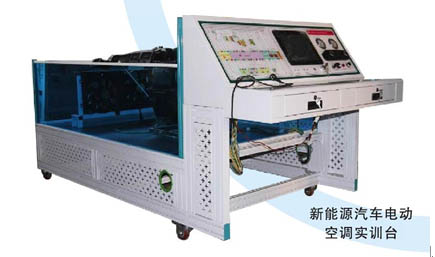

HY-QCX401新能源汽车电动空调实训台
一、产品简介：
电动汽车电动空调实验设备，由电动汽车正厂配件，包含所有汽车电控空调所需运行附件。能正常运行空调系统的所有工作。制冷制热均能正常工作。并输出所需目标温度。是汽车专业技术培训设备之一。
二、结构组成：
设备由一体化实训台；触控显示控制中心、检测系统、云平台网络考核系统、设备控制台、控制系统软件、新能源电动空调泵、冷凝器、蒸发箱、各种温度传感器、执行器控制机构、干燥瓶、电子扇、控制开关、电控单元、自诊断系统。PTC加热系统温度控制单元、温度设定系统以及相应的附件等组成。
三、主要功能
1、空调各相关系统按合理位置排布，能直观展示汽车空调系统和相关工作附件的结构组成与连接关系；
2、接通运行开关，能正常演示空调系统动、静态及各种工况，满足汽车新能源汽车电动空调系统的实际操做及故障诊断与排除的教学需要。空调系统制冷制热工作正常。
3、触控显示控制中心, 触控显示控制中心可显示空调系统的各项数据。
4、测面板上绘有高清空调系统相关电路原理图、提供识图、读图、绘图等技能。检测面板上,外接接线端子,可以通过端子，测量空调系统元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
5、检测控制台面板上,外接接线端子,可以通过端子，测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
6、高低压侧系统压力表，实时显示高压侧、低压侧的压力实际值。LED指示灯实时显示各个执行器的工作情况。
7、启动设备，触控显示控制中心，可三维维动画演示空调系统的各种工作状态，与本设备同步。
8、启动设备，触控显示控制中心,可三维演示空调系统的内部结构与拆装分解，与本设备同步。
9、内置诊断系统，可诊断整车所有系统。
10、内置原厂维修手册，原车电路图、空调实训指导书、新能源数据库等。
11、演示空调系统工作原理，电动空调系统的数据检测与诊断分析，可做各种试验。
12、云平台网络考核系统，可以通过手机或PC机登录后台，进行远程空调故障考核设置。提供空调系统故障故障诊断与排除实功能。
13、点击零部件名称，相应的部件将点亮彩灯。提供系统原件认知实训。
14、实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠
四、实训项目：
1.电动汽车汽车电动空调的零件了解、认知实训
2.电动汽车电动空调运行所需条件分析与检测
3.电动汽车电动空调CAN通讯系统检测认知实训台
4.电动汽车汽车电动空调的使用及操作实训。
5.电动汽车汽车电动空调制冷系统的工作原理的实训
6.传感器的工作原理、电路分析、元件测量等实训。
7.各种温度信号的对空调系统的影响、故障诊断与排除实训；
8.系统压力对电动汽车汽车电动空调系统的影响实验、故障诊断与排除，
9.执行器的工作原理、电路分析、元件测量等实训
10.电控单元的工作原理、电路原理及控制理论的实训。
11.压缩机的内部结构原理实训
12.压缩机控制条件的测控实验；
13.鼓风机的故障诊断与排除实训
14.电动汽车汽车电动空调的冷媒排放，抽空，加注实训
15.电动汽车汽车电动空调的管路拆装、连接接实训。
16.电动汽车汽车电动空调系统的高低压力的检测及故障判断
17.电动汽车汽车电动空调的自诊断实训
制作工艺：制作工艺
采用优质透明广告板，经雕刻机器进行标准化开孔，再由新的的打印喷涂技术，使面板达到开孔标准、无毛边、矩形孔无误差的高要求标准。喷涂效果达到颜色鲜艳，不褪色、防潮，耐高温、耐油污，且不需任何保护措施，即能达到经久耐用的的目的。加工完成后的检测面板再以内嵌式工艺安装。使面板和箱柜接在看不到安装螺丝的情况下，接触紧密，无缝隙、无松动。
2、设备台架：
优质国标铝型材，经过清洗处理后进行高温喷涂，外表美观整洁、耐油污。易于日常的清洁维护。防护隔板为一次冲压而成，并喷涂9003。颜色鲜明美观大方。检测面板上箱标准化制作，国标铁板冲压，隐藏式安装孔位，内嵌式安装工艺。无需打磨既做到表面无焊点，不割手的出厂要求。四周为亚克力护板，上部安装有U型槽。超低重心，超静音万向脚轮。
五、技术参数：
1.外形尺寸：2500*1200*1200
2.触控显示控制中心
3.屏幕尺寸: 12寸
4.硬盘容量: 64GB
5.硬盘接口: SATA2
6.硬盘转速: 7200转
7.显存容量: 2GB及以上
8.操作系统: Windows 7
9.空调类型：膨胀阀
10.压缩机种类：电动
11.空调控制方式：手动
12.工作电压范围：220V-420VDC
13.系统电压：84VDC
14.实际输入功率;1000-1500w
15.控制电源电压范围：9-15VDC
16.控制电源最大输入电流5000MA
17.电机类型：直流无刷无传感器电机，6极
18.最大使用转速:3500prm
19.最小使用转速：1500prm
20.转速误差：﹤1%
21.排量：27CC/rev
22.制冷剂：R134a
23.冷冻油RL68H：（POE68）
24.最大制冷量：2500W
25.控制台:1200*600*500
26.工作台:1200*500mm
|
