HY-99FC型DVD十二合一智能家用电器实验室设备
一、概述
家庭影院DVD十二合一全面数字化，大规模集成化，图像压缩技术信号解
码技术是现代高科技的产物。为了把复杂的线路结构明了化，把抽象的数字技术直观化，我们聘请了原设计DVD尖端技术的高级工程师，历经一年多的技术攻关，终于完成了由商业产品到教学设备的设计、调试等前期工作，并正式投入批量生产，从而填补了国内DVD教学实验仪器的空白。为了让每个学员开动脑筋把书本上学到的理论知识通过他们的手直接操作、实验、测试及任意变动线路结构所产生的各种各样故障实验，进一步提高国人对数字化尖端技术的理解，有所创新的技能训练，为培养二十一世纪高科技人才，为“科教兴国”作出应有的贡献。为了完善家庭视听影院系统，再现更高层次的视听效果，使声音和图像更加真实。我们在图象处理上采用视频连接技术；在声音的处理上采用美国杜比公司（DOLBY）的专利数码技术，采用环绕声功率放大器，可即时感受到数码环绕声的音响效果。另外，我们为了更方便地体现出数码环绕声的音响效果。
为了方便学习、方便操作、方便实验，在专家的努力下成功地把多层重叠的立体线路展现在平面上，把复杂、交叉的线路结构排列有序化、简单化。把日常可能发生的各种故障设置进去，把大规模集成化电路板变得直观简单、容易理解掌握。
二、显著特点:
1、所配软件可通过人机对话进行故障模拟、故障分析、资料查询等操作。若再配上投影仪等辅助多媒体设施，进行电化教学，效果会更加理想。
2、黑白、彩色显管采用卧式安装结构，不仅降低了实验台的高度，而且避免了光线直射学生的眼睛，从而保护学生的视力。
3、显示仪表全部采用数字式，读取 数据直观、准确。
4、彩电采用I2C总线控制。

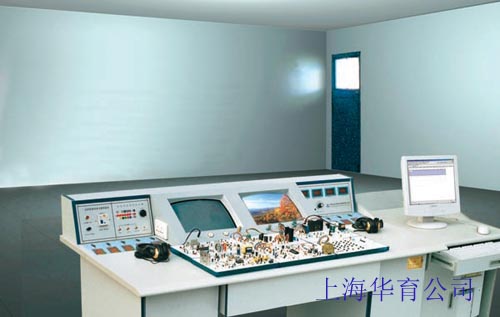

学生实验台 |
教师主控示教台
|
三、技术指示
1、工作电源：AC220V±10%50Hz
2、外形尺寸：110高×80宽×160长cm
3、整机功率：＜0.5KVA
4、人身安全保护：输入电源隔离，浮地设计，设备具有电压漏电保护装置，短路保护。
四、功能
彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。
1、彩色信号发生器：彩色信号发生器具有16种测试功能，即16种标准测试信号是来判答电视机的行、场线性是否正常，彩度、亮度、公共通道正常与否。
2、TA东芝二片彩色电视机：具有绿色字符显示自动选台，自动存台，全自动遥控接收，PAL制等功能。电脑集成M50436，中段TA7680，解码TA7698，伴音AN5655，场扫描AN5512，波段转换LA7910。
3、黑白电视机：图像中频38MH2，伴音中频6.5MH2，TA7611，伴音TA7176，场扫描UPC1031，具有U高频头，V高频头所有波段。
4、收音机具有调频调幅功能，集成采用XC1191，功效采用LA4440，LA4440具有过压过流过热保护。
5、DVD机：DVD机兼容DVCD、SVCD、MP3、VCD等功能。
6、UPC黑白电视机：中级UPC1366，伴音UPC1353，场扫描UPC1031。
7、分立黑白电视机：中放、视放、行扫描及伴音中放采用分立元件。
8、数码卡拉OK具有混响高低音，左右声道调节功能，混响采用BA5096。
9、录音机具有录放功能，中放采用LA3220、功放采用LA4440。
10、I2C总线控制单片彩色电视机，是当今世界最先进的数字控制技术，开机关机为拉幕式，各种控制功能、调试、实验、维修都是通过遥控器进入工厂状态实验，（如行幅、场幅、场线性、RGB三基色，AGC、AFC、设置AV1、AV2十字线等）都是利用遥控器进行实验。主要集成LA76810、LC863328。
11、音响功率放大器，具有5.1声道放大功能及带杨声器保护电路，数码卡拉OK，具有前置放电路及卡拉OK混响电路。
12、环绕声大功率音箱系统，由全透明音箱及左右声道杨声器组成。
五、实验台主要配置
1、交流输入电表1只，交流电源经隔离变压输出电压表1只，行电压指示表1只，行电流表1只。
2、漏电开关1只，电源输入输出保险各1只，四连插板1只，安全隔离变压器1只，电压调节开关1只。
3、彩色信号发生即信号源1台。
4、14寸黑白显示器1台，14寸彩色显示器1台，内置彩色黑白高压包各1只，内置3W杨声器3只。
5、黑白、彩电：收录音与实验台连接插座共6只。
6、上海精益FM-500型指针万用表1台。
7、铝塑板34cm×117cm 1块。
六、（12合一）功能与实验（机种配置）
能完成下列机型的所有实验：
1、数码卡接OK、立体声功放。
2、全自动遥控彩色电视机（东芝二片）
3、TA集成黑白电视机
4、调频调幅收音机
5、录音机
6、彩色信号发生器
7、DVD机一台
8、UPC黑白电视机
9、分立黑白电视机
10、三洋单片彩电（I2C总线控制）
11、5.1声道杜比功放
12、大功率音箱
七、（12合一）全透明单元板配置
1、1号板：收录机
●交流偏振荡电路单元
●调频调幅收音机电路单元
●录音放音音频放大电路单元
●录音机机芯电路单元
2、2号板：黑白电视机
●电源变压器电路单元
●整流滤渡电路单元
●黑白稳压电源电路单元
●立体声功率放大电路单元
3、3号板：黑白电视机
●场输出电路单元
●行输出电路单元
●同步分离行振荡电路单元
●视频放大电路单元
4、4号板：黑白电视机
●UPC黑白伴音功放电路单元
●UPC黑白中放电路单元
5、5号板：黑白电视机
●TA黑白伴音电路单元
●TA黑白伴音入大电路单元
●TA黑白中放电路单元
6、6号板：黑白电视机
●分立黑白电视机中频放大电路单元
●分立黑白伴音鉴频电路单元
7、DVD机一台
8、数码卡拉OK电路单元
9、彩色电视机行输出一块电路单元
10、彩色电视机场输出一块电路单元
11、彩色电视机视放一块电路单元
12、彩色电视机高频头中放遥控电路单元
13、彩色电视机解码亮度放大电路一块单元
14、彩色电视机开关电源电路一块单元
15、I2C总线控制高频头.遥控.中放.解码.亮度电路一块单元
16、I2C总线控制输出电路一块单元
17、I2C总线控制视放电路一块单元
18、5.1声道功率放大器,扬声器保护电路单元
八、 东芝二片彩色电视机实验内容
（1）、遥控、中频放大，伴音中放电路单元实验内容
实验1-1 无图无声实验
实验2－2 雪花干扰图像实验
实验3－3 无伴音或伴音不正常实验
实验4－4 伴音不正常实验
实验4－5 无图像有声音实验
实验6－6 遥控失灵实验
实验7－6 无字符实验
实验8－8 无字符实验
实验9－9 自动搜台不正常实验
实验10－10 字符对比度不足实验
实验11－11 U波段无图无声实验
实验12－12 UV波段无图无声实验
实验13－13 音量失控实验
实验14－14 无亮度实验
实验15－15 色度失控实验
实验16－16 音量大无法控制实验
实验17－17 色度失控实验
实验18－18 高度失控实验
实验19－19 按键失控实验
实验20－20 按键失控实验
实验21－21 按键失控实验
实验22－22 按键失控实验
实验23－23 AGC电路实验
实验24－24 字符水平位置实验
实验25－25 电台调谐实验
（2）、彩色解码、Y放大帧振荡、行振荡电路
实验26－1 白光栅无图像实验
实验27－2 无光栅实验
实验28－3 无光栅实验
实验29－4 水平亮线实验
实验30－5 回扫线实验
实验31－6 UV分量实验
实验32－7 U分量实验
实验33－8 无彩色实验
实验34－9 色度失控实验
实验35－10 无光栅实验
实验36－11 无彩色实验
。
实验37－12 对比度实验
实验38－13 亮度实验
实验39－14 行同步实验
实验40－15 场同步实验
实验41－16 色相位电路实验
（3）、彩色光耦开关电源电路单元
实验42－1 无伴音实验
实验43－2 正机不工作实验
实验44－3 水平亮线实验
实验45－4 图象扭曲实验
（4）、末级视放电路
实验46－1 红色信号丢失实验
实验47－2 绿色信号丢失实验
实验48－3 兰色信号丢实验
实验49－4 无绿色字符显示实验
实验50－5、亮平衡、暗平衡、三基色实验
（5）、帧输出电路单元
实验51－1 场下线性压缩实验
实验52－2 水平亮线实验
实验53－3 场幅压缩实验
实验54－4 对场幅实验
实验55－5 场线性实验
（6）、行输出电路单元
实验56－1 无光栅实验
实验57－2 M1至M5是主要测试点。
九、黑白电视机故障的演示
（1） 2号板电源电路单元
实验58－1 图像S形扭曲实验
实验59－2 图像扭曲实验
实验60－3 整机不工作实验
实验61－4 b级对地电阻实验
实验62－5 稳压电源12V实验
（2）、3号板，黑白电视机末级视级，行、场扫描电路单元。
实验63－1 垂直亮线实验
实验64－2 无光栅实验
实验65－3 光栅缩小实验
实验66－4 场同步实验
实验67－5 场线性实验
。
实验68－6 场幅度实验
实验69－7 回扫线实验
实验70－8 水平亮线实验
实验71－9 白光栅实验
实验72－10 对比度失控实验
实验73－11 行场不同步实验
实验74－12 行不同步实验
实验75－13 行同步实验
实验76－14 无光有声实验
（3）、UPC中放伴音
实验77－1 无图、无声、有光实验
实验78－2 AGC实验
实验79－3 图像横向干扰实验
实验80－4 无声音实验
实验81－5 音量大小实验
实验82－6 音质实验
实验83－7 无声实验
（4）、TA黑白电视机中放伴音电路单元中放电路单元
实验84－1 无图、无声实验
实验85－2 无图像实验
实验86－3 白光栅有回扫线实验
实验 伴音电路单元
实验88－1 无声音实验
实验89－2 无声音实验
实验90－3 无声音实验
实验 伴音功放电路单元
实验91－1 无声音实验
实验92－2 声音失真实验
实验93－3 无声音实验
实验94－4 声音轻实验
十、录音机收音机电路故障演示
1、收音机电路单元
实验96－1 无声实验
实验97－2 无声音实验
实验98－3 无声音实验
实验99－4 声音小实验
2、录音机电路单元
实验100－1 无声实验
实验101－2 扬声器无声实验
实验102－3 扬声器有声实验
实验103－4 扬声器无声音实验
实验104－5 声音快实验
十一、I2C总线控制三羊单片彩色电视机高频头中放、电脑控制解码，行场扫描电路单元
实验105-1 无AV视频信号实验
实验106-2 无音频信号实验
实验107-3 有雪花无图像无伴音实验
实验108-4 无图像或图像实验
实验109-5 L波段无图无声实验
实验110-6 H波段收不到台实验
实验111-7 U波段收不到台实验
实验112-8 不能搜台或搜不到电台实验
实验113-9 电脑不工作实验
实验114-10 缺R基色实验
实验115-11 缺G基色实验
实验116-12 缺B基色实验
实验117-13 行不工作实验
实验118-14 无字符显示实验
实验119-15 ABL电路实验
实验120-16 无字符显示实验
实验121-17 水平亮线实验
实验122-18 遥控接收失灵实验
实验123-19 DATA、CLOCK电路实验
