制冷系统电气元件和故障实训考核装置

1．产品简介
该实训装置主要为制冷压缩循环回路，包含了制冷循环回路中所用到的电气元件，可以使学生分析研究制冷系统中不可缺少的电子元器件的特性和可靠性。通过故障模拟器可以设置制冷循环中出现的故障和电气控制回路中出现的故障，培养学生对故障的分析和解决能力。适用于技能鉴定、考核工作、高职院校、职业学校的制冷技术、制冷设备原理与维修和制冷设备维修工等教学实训。

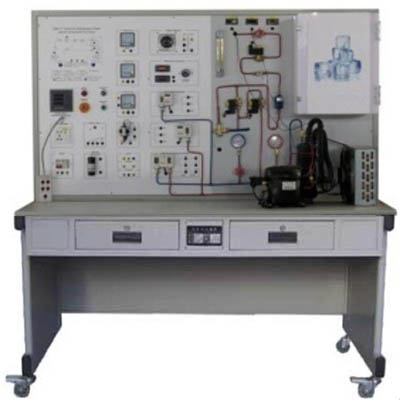

制冷系统电气元件和故障实训考核装置

2．装置特点
（1）本实训装置中包含一套完整的制冷循环回路，该回路中设置有电磁阀，通过电磁阀的开闭模拟制冷循环中出现的主要故障。
（2）实训面板上包含制冷系统中各种电气组件和测量仪表，学生可了解电气元件的特性，并可以搭建电气控制回路。
（3）制冷循环管路敷设于设备安装板上，高低温区涂有不同颜色，方便观察及区分。制冷循环原理图中带有LED显示，可实时观察系统的运行状况。
（4）实训台采用铝型材底盘框架式结构，结构简洁牢固，在减轻设备整体重量的同时保证了设备的整体强度，底部安装有4个万向轮，可方便的进行移动。
（5）设备具有良好的安全保护体系。制冷循环中安装有高低压保护开关，在系统压力发生异常时可立即停止压缩机工作，保护压缩机及系统安全；电气回路中安装有漏电保护开关，紧急停止按钮及可靠的接地保护措施，保证设备及人身安全。
3．技术参数
（1）输入电源：单相三线～220V±10% 50Hz
（2）装置容量：＜0.5kVA
（2）外型尺寸：1600mm×600mm×1800mm
（3）重量：＜100kg
（4）工作条件：环境温度10℃～30℃，相对湿度＜75%（25℃）
（5）制冷剂类型：R134a
（6）安全保护：具有漏电保护装置，安全符合国家标准。
4．基本组成
（1）实训台框架：实训台采用铝型材立柱框架式结构，底部带有万向轮，可灵活移动，使用方便，不易损坏。
（2）压缩机单元：采用1/2P压缩机，带有过热和过流保护，压缩机固定于桌面，可直观观察压缩机工作状态。
（3）冷凝器：带有可调速风机，通过调节风机转速可改变系统的运行状况。
（4）蒸发器：蒸发器置于冷藏箱中。
（5）油分离器与气液分离器单元：连接在制冷循环管路中。
（6）实验屏：安装有制冷回路组件，包括干燥过滤器、视液镜、手阀、电磁阀、制冷管道、高低压压力表、高低压压力控制器、膨胀阀等组件。
（7）电气元件：自耦调压器、接触器、除霜定时器、启动电容、电压表、电流表、功率表、温控器、风机调速器等。
（8）温度表，测量压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、压缩机吸气口温度、环境温度等位置的实时温度。温度测量探头可以根据测量需求更换测量位置。
（8）多功能表：实时显示系统的电压、电流、功率因数等数据。
（9）制冷循环原理图：带有LED显示灯，实时观察系统的运行。
