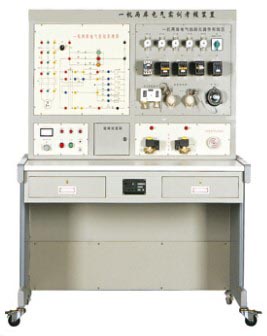

HYKTDQ-4一机两库电气实训考核装置
一机两库电气实训考核装置的适合高等职业院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学与实训。适合机电类专业的实训,适合制冷及相关专业中级、高级工的鉴定及考核。
一、装置特点
1.直观性强:电气元件真实布局于面板表面,以便学生了解一机两库控制电路各部件的实物结构,并可直观观察相应部件的运行动作情况,还设有工作状态指示灯,便于实训操作。
2.实训性强:设有故障箱,老师可对装置直接设置电路故障,实现对学生进行故障排除实训及技能鉴定。
二、一机两库电气实训考核装置技术性能
1.输入电源:三相四线(或三相五线)~380V±10%50Hz
2.工作环境:温度-10℃~+40℃相对湿度<85%(25℃)海拔<4000m
3.装置容量:<0.2kVA
4.重量:100kg
5.外形尺寸:121cm×73cm×154cm
6.安全保护:具有漏电压、漏电流保护装置,安全符合标准
三、基本配置及功能
1.电源控制部分
(1)交流电源:提供控制屏工作所需的三相交流电源,可由电源总开关来控制。配有一只指针式交流电压表,通过切换开关可指示输入电网电压值。
(2)安全保护体系:设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护。
2.一机两库电气控制原理图面板面板上印有一机两库电气控制原理图,并设有相应测试点,便于学生分析测量。提供红、黄、绿三个信号灯,可分别指示“控制回路电源”、“准备状态”、“运行状态”。
3.一机两库电气线路元器件布线面板提供转换开关、压力控制器、温度控制器、热继电器、中间继电器、电铃等真实部件,并布局于面板表面,以便学生了解一机两库控制电路各部件的实物结构,并可直观地观察相应部件的运行动作情况。
4.电磁阀、三相异步电动机放置区配有电磁阀2只,分别控制两个冷库的供液情况;三相鼠笼式异步电动机1台,用于模拟压缩机电机的工作情况。
5.故障箱故障设置箱内设24个钮子开关,都己经接到相应测试点,用来设置故障及恢复正常工作
6.实训桌实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定。
