HY-CNC6132型生产教学两用型数控车床
卧式数控车床采用机电一体化设计，外形美观，结构合理，用途广泛，操作方便。
该机床可实现自动控制，能够完成车削多种零件的内外圆，端面、切槽、任意锥面、球面及公、英制螺纹、圆锥螺纹等工序。并配有完备的S．T．M功 能，可发出和接收多种信号，控制自动加工过程。
该机床床身导轨采用超音频淬米工艺，耐磨性强，精度保持性好；主轴系统结构，回转精度高，抗振性好，具有较高的切削性能；纵、横向采用滚 珠丝杆传动；动态响应优良，整机噪音低。
该机床对于大、中、小批量、多品种、多规格零件的轮番加工有较强的适应能力，尤其是加工圆锥面、圆球面等特形零件更能显示出它效率高、质量稳 定可靠的优越性。
HY-CNC6132型数控车床
技术参数 |
追大工件回转直径
追大工件长度
主轴转速范围
主轴锥孔
电动刀架
X轴快速进给
Z轴快速进给
X轴定位精度
轴定位精度
X轴重复定位精度
Z轴重复定位精度
尾座套筒内孔进度
主电机功率
冷却泵功率
机床净重量
机床规格(长宽高) |
320
750mm
100-1600rpm
英氏6#
4工位
3000mm/min
6000mm/min
±0.01mm
±0.02mm
0.005mm
0.01mm
英氏4号
3/4.5kw
0.09kw
1300KG
1890×1060×1460mm |
|

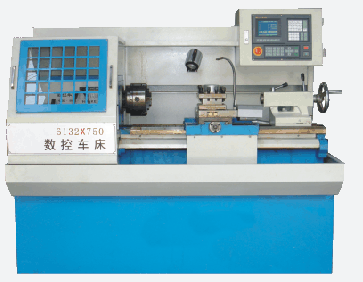

HY-CNC6132型生产教学两用型数控车床 |
HY-CNC6140型数控车床
技术参数
追大工件回转直径
追大工件长度
主轴转速范围
主轴锥孔
电动刀架
X轴快速进给
Z轴快速进给
X轴定位精度
Z轴定位精度
X轴重复定位精度
Z轴重复定位精度
尾座套筒内孔锥度
主电机功率
冷却泵功率
机床净重量
机床外形尺寸 |
400mm
750mm
100-1600rpm
英氏6#
4工位
3000mm/min
6000mm/min
±0.01mm
±0.02mm
0.005mm
0.01mm
英氏4号
3/4.5kw
0.09kw
1400KG
1890×1060×1460mm |

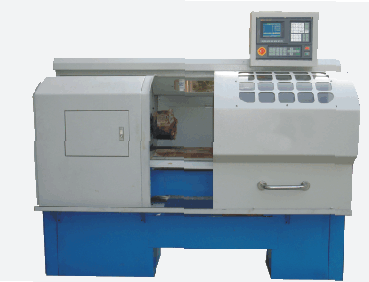

HY-CNC6140数控车床
|

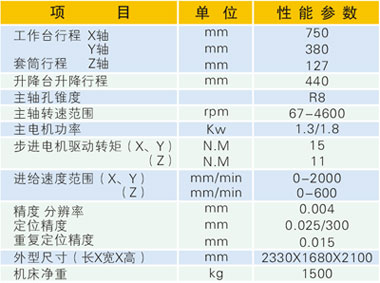

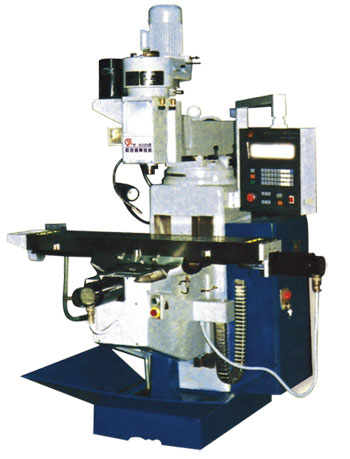

HY-XK5325A型 数控摇臂铣床(教学、生产两用型)
| 概述 |
|
|
XK5325A是结合数控、电子、机电一体化技术和工艺生产的一种多功能、高自动化、高精度、高可靠性的数控铣床，三坐标自动控制。适用于工各种形状复杂、精度要求较高零件的单件及批量生产。如凸轮、样板、弧形槽等。广泛地用于机械加工等各行业。
|
|
| · 结 构 特 点 |
|
|
■ 自动、手动、点动、单段、空运行、手轮进给
■ 直线、圆弧功能
■ 刀具、间隙补偿功能
■ 程序跳段功能
■ 辅助功能
■ 宏程序及子程序功能
■ 零点偏置功能
■ 拷贝、复制、粘贴、删除等编辑功能
■ 自诊断功能
■ 标准RS-232接口
■ 48KB/63程序储存容量 |
|
说明：由于产品不断改进，以上机床外观及技术参数仅供参考。
注意：
１、此机床以整体运输，搬动时非常麻烦，进教室时要求教室门
至少在1.8米宽。
２、货到时校方负责处理卸货安置固定方位地址，供方负责调试。
产品系列：
HY-800TS型数控车床电气控制与维修实训台(西门子系统）
HY-800TF型数控车床电气控制与维修实训台
HY-800TH型数控车床电气控制与维修实训台（半实物、华中系统）
HY-800MS型数控铣床电气控制与维修实训台（西门子）
HY-800MF型数控铣床电气控制与维修实训台
HY-800MH型数控铣床电气控制与维修实训台(华中21MD系统)
HY-801TS型数控车床电气控制与维修实训台
HY-801MS数控铣床电气控制与维修实训台
HY－801MF数控铣床电器控制与维修实验台
HY-803TS型数控车床综合实训考核装置
HY-803MS型数控铣床电气控制与维修实训台
HY-805DT数控车床电气控制与维修实训柜
HY-805DM型数控铣床电气控制与维修实训柜
HY-2100型机电一体化数控编程实验室设备
HY-240型 数控铣床(教学/生产两用型)
HY-CNC6140型数控车床（生产实训型数控机床）
|
