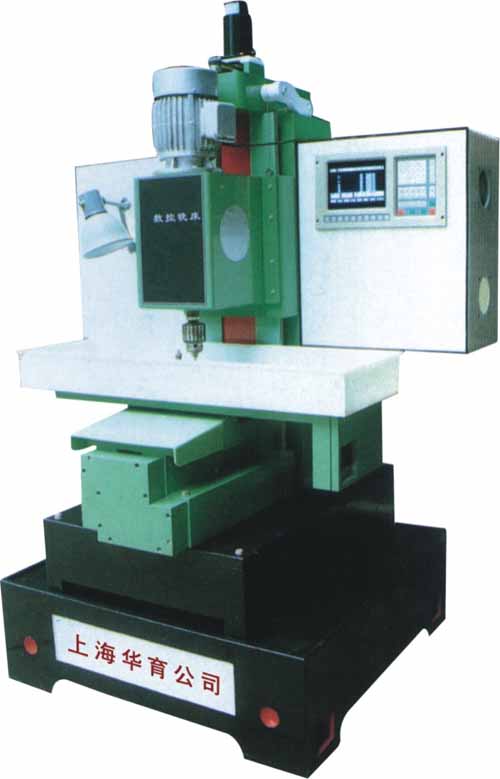

HY-240 型 数控铣床 ( 教学 / 生产两用型 )
特点：
HY-240 型 数控铣床合理紧凑的工业标准结构，刚性和精度优良的机械性能，稳定可靠的电气系统控制，丰富灵活的操作功能，大方的整体造型，既是工厂小型复杂模具和精密零件的生产加工设备，也是灵巧的数控教学实验设备，可配备各种系统。
数控加工功能：
三坐标 3 轴联动，三维曲面，模具轮廓，点阵丝孔和文字图案加工。
数控铣床技术参数：
工作台面积 |
200*500mm 2 |
主轴电机功率 |
0.75Kw |
T 型槽 |
10*3 |
主轴端面至工作台的距离 |
70-290mm |
工作台追大承重 |
30Kg |
主轴追高转速 |
6000rpm |
X 向行程 |
240mm |
选用刀具直径范围 |
16mm |
Y 向行程 |
180mm |
定位精度 |
±0.02mm |
Z 向行程 |
220mm |
重复定位精度 |
±0.01mm |
X 向快速移动速度 |
步进： 3m /min
伺服： 6m /min |
数控系统控制轴数 |
3 轴 |
Y 向快速移动速度 |
步进： 3m /min
伺服： 6m /min |
机床外形尺寸 ( 长宽高 ) |
1320*1400*1560mm 3 |
Z 向快速移动速度 |
步进： 3m /min
伺服： 6m /min |
重量 |
500Kg |
数控系统 |
标配为华兴。可选配： FANUC 、 SIEMENS 、华中等。 |
