　　初级维修电工实训考核装置主要由实训桌、网孔板、实训元器件（也可自购）组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

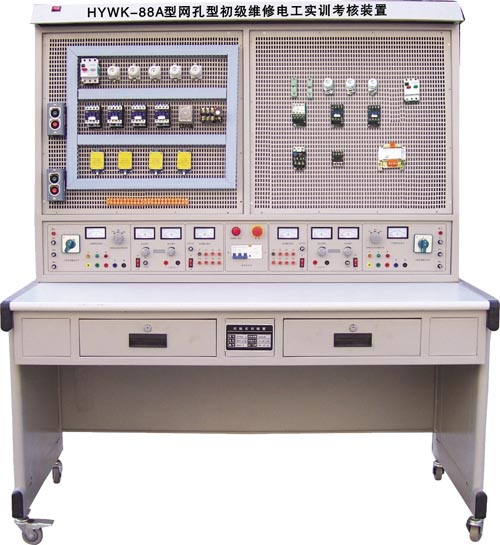

网孔型初级维修电工实训考核装置

二、特点

1 、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。

2 、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。

3 、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。

4 、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。

三、技术性能

1 、输入电源：三相四线制～ 380V±10% 50Hz

2 、温度： -5℃ ～ + 40℃ ，相对湿度＜ 85% （ 25℃ ）

3 、装置容量：＜ 1.5KVA

4 、外形尺寸： 1600mm × 750mm × 1690mm

四、实训台配置

1 、公共部有：设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。

2 、每组提供线电压 380V 或相电压 220V 两种电源，单相电源插座、线电压输入指示表。

3 、每组提供 3V 、 6V 、 9V 、 12V 、 18V 、 24V 、 36V 低压交流电源。

4 、每组提供一路恒流稳压电源，电压 0-30V ，追大电流 3A ，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。

5 、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，下部有元件储存柜。

五、参考实训项目

1 ．电工布线工艺实训

2 ．两个开关控制一盏灯线路训练

3 ．声控开关控制白炽电路训练

4 ．二地控制一盏灯电路训练

5 ．三地控制一盏灯电路训练

6 ．日光灯线路接线训练

7 ．单相电度表直接安装接线

8 ．单相电度表经电流互感器安装接线

9 ．室内照明电路安装训练

10 ．配电板安装训练

11 ．交流负载电功率的测量

12 ．三相异步电动机直接启动控制

13 ．三相异步电动机接触器点动控制线路

14 ．三相异步电动机接触器自锁控制线路

15 ．三相异步电动机 Y/△ 自动控制线路

16 ．用倒顺开关控制三相异步电动机正反转线路

17 ．接触器联锁的正反转控制线路

18 ．按钮联锁的三相异步电动机正反转按钮线路

19 ．双重联锁的三相异步电动机正反转按钮线路

20 ．三相异步电动机多地控制

21 ．工作台自动往返控制线路

22 ．三相异步电动机串电阻降压启动控制线路

23 ．三相异步电动机能耗制动控制线路

六、参考实训项目所需元器件清单（每组配备清单）

注：本装置每台需配两套元器件，用户也可自行购买。

序号	名称	型号与规格	数量
1	单相电度表	DD862-2	1
2	单相闸刀开关	HK8	1
3	拉线开关	4A /250V	1
4	平灯头	6A /250V	2
5	园形插座	T3-10	1
6	电流互感器	LQG-0.5	1
7	墙壁开关座		2
8	声控开关	118-B30	1
9	低压断路器	DZ108-20/10	1
10	螺旋式保险盒	RL1-15/ 3A	3
11	直插式保险盒	RT14-20/ 2A	2
12	交流接触器	CJX2-0910	3
13	辅助触头	F4-22	3
14	热继电器	R16B-20/3	1
15	通电延时时间继电器	ST3PA-B/380V （ 0-60S ）	1
16	时间继电器座	PF -083A	1
17	3H 铁壳按钮		2
18	行程开关	LX9-222	2
19	行程开关	LX9-001	2
20	倒顺开关	K03-15	1
21	日光灯管	Y210RR25/10W	1
22	镇流器	13W	1
23	日光灯座		2
24	大功率电阻		3
25	二极管		1
26	接线端子排	JF5-2.5/5	5
27	G 形导轨		1
28	走线槽		2 米
29	螺丝		90
30	螺丝刀		2
31	尖嘴钳		1
32	剥线钳		1
33	三相鼠笼异步电动机	380V/Y/△180W	1
