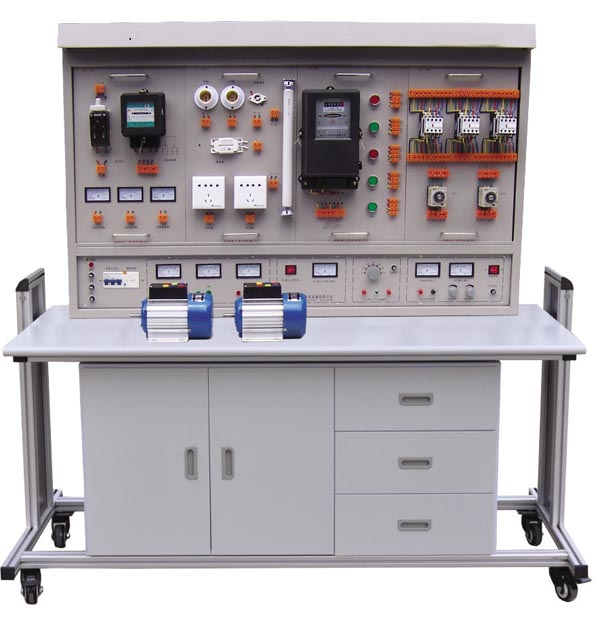

HYWX-161型初级维修电工实训考核装置
一、概述
初级维修电工实训考核装置采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等，符合初级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训实训考核 、技能鉴定。
二、技术性能
1. 输入电压：三相四线制 380V±10% 50Hz
2. 工作环境：环境温度范围为 -5 ～＋ 40℃
3. 装置容量：＜ 1KVA
4. 安全保护：漏电动作电流 ≤30mA 过流保护、熔断器保护
5. 外形尺寸： 1600mm × 700mm × 1450mm
三、实训装置的基本配置及功能
本实训台主要由实训屏、实训挂箱、实训器材、实训桌等组成。
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：
1 、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。
2 、推上三相漏电开关，三相电源向实训挂箱等供电，三只 450V 电压表指示输出线电压。
3 、低压交流电源：输出 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 低压交流电源。
4 、提供～ 220V 插座 2 只，为外部设备提供工作电源。
5 、直流稳压稳流电源：电压 0-30V 连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流 2A ，具有预设式限流保护功能。
（二） 实训设备挂箱及器材配备
1 、 HY-61 维修电工挂箱（一）
2 、 HY-62 维修电工挂箱（二）
3 、 HY-63 维修电工挂箱（三）
4 、 HY-64 维修电工挂箱（四）
5 、 HY-65 维修电工挂箱（五）
6 、九孔万能实训板 2 块
7 、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
8 、三相鼠笼异步电动机 180W Y/△ 1 台
9 、安全配备灭火器 全室 1 台
（三）实训桌
铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。
四、实验项目
（一）电拖部分
|
1. 三相电机直接启动控制
2. 三相电机点动控制
3. 三相电机自锁运行控制
4. 带电流表的点动与连续运行控制 |
5. 带电能表的两地控制
6. 单向运行反接制动控制
7. 时间继电器控制电动机 Y/△ 降压起动控制
8. 工作台自动往返行程开关控制 |
（二）室内照明配电
|
1. 插座和一个开关控制一盏灯
2. 日光灯线路的接线
3. 声控开关控制白炽灯电路的接法 |
4. 单相电度表直接接线电路
5. 配电板的安装
6. 两地控制一盏灯的接法 |
（三）电子技术综合训练
|
1. 单相桥式整流电路
2. 串联可调稳压电源电路 |
3. 延时照明开关控制线路
4. 半导体收音机的组装与调试 |
（四）安全急救演示
（五）消防技能的认识与掌握（教师演示）
