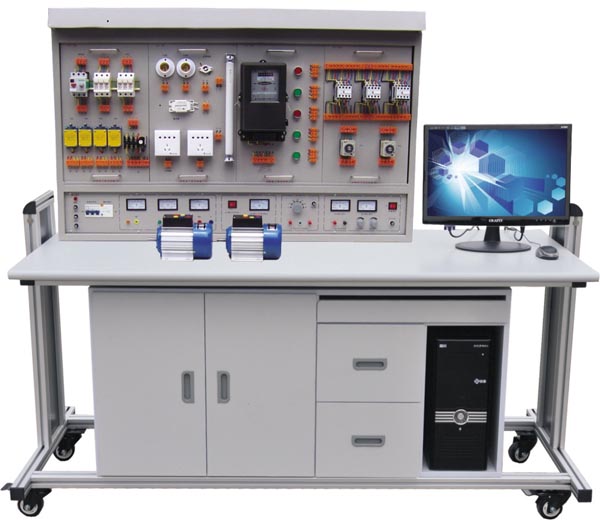

HYWX-162型 中级维修电工实训考核装置

一、概述

　　中级维修电工实训考核装置采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、 PLC 综合训练、触电急救、安全消防等，符合初、中级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

二、技术性能

1. 输入电压：三相四线制 380V±10% 50Hz
2. 工作环境：环境温度范围为 -5 ～＋ 40℃
3. 装置容量：＜ 1KVA
4. 安全保护：漏电动作电流 ≤30mA 过流保护、熔断器保护

5. 外形尺寸： 1600mm × 700mm × 1450mm

三、实训装置的基本配置及功能

本实训台主要由实训屏、实训挂箱、实训器材、实训桌等到组成。

（一）实训屏

实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：

1 、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。

2 、推上三相漏电开关，三相电源向实训挂箱等供电，三只 450V 电压表指示输出线电压。

3 、低压交流电源：输出 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 低压交流电源。

4 、提供～ 220V 插座 2 只，为外部设备提供工作电源。

5 、直流稳压稳流电源：电压 0-30V 连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流 2A ，具有预设式限流保护功能。

（二） 实训设备挂箱及器材配备

1 、 SY-61 维修电工挂箱（一）

2 、 SY-62 维修电工挂箱（二）

3 、 SY-63 维修电工挂箱（三）

4 、 SY-64 维修电工挂箱（四）

5 、 SY-65 维修电工挂箱（五）

6 、 DW-PLC 可编程控制器实训组件：提供三菱 FX1N-24mR-001 型主机及配套转换接口， SC-09 编程电缆。

7 、 工控组态软件一套：

打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。

8 、 PLC 仿真实训软件一套：

（ 1 ）通过 PLASH 虚拟环境实时显示 PLC 的运行状态

（ 2 ）可以实现 PLC 虚拟接线，并对接线进行错误检查

（ 3 ） PLC 编程训练、 PLC 程序编写测试等功能

（ 4 ）实现 PLC 运行模拟，对错误程序进行检查

9 、九孔万能实中板 2 块

10 、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。

11 、三相鼠笼异步电动机 180W Y/△ 1 台

12 、安全配备灭火器 全室 1 台

（三）实训桌

铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。

四、实验项目

（一）电拖部分

（二） PLC 综合实训

1.PLC 认识实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）

2.PLC 仿真实训

3.PLC 控制台三相异步电动机正反转控制

4.PLC 控制台三相异步电动机 Y/△ 启动控制

5.PLC 控制台三相异步电动机降压启动控制

6.PLC 控制台三相异步电动机能耗制动控制

7.PLC 控制台三相异步电动机自锁运行控制

（三）室内照明配电

（四）电子技术综合训练

（五）安全急救演示

（六）消防技能的认识与掌握（教师演示）
