一、概述
　　高级维修电工实训考核装置采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、单片机、 PLC 综合训练、变频调速、触电急救、安全消防等，符合中、高级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定，是要求的教学实训考核设备。

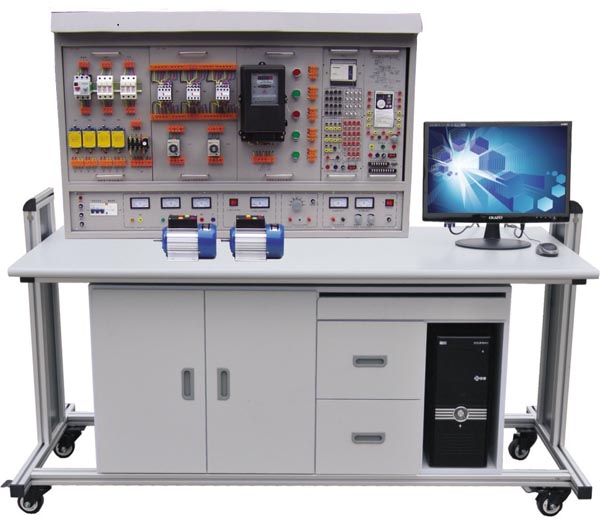

高级维修电工实训考核装置

二、技术性能
1. 输入电压：三相四线制 380V±10% 50Hz
2. 工作环境：环境温度范围为 -5 ～＋ 40℃
3. 装置容量：＜ 1KVA
4. 安全保护：漏电动作电流 ≤30mA 过流保护、熔断器保护

5. 外形尺寸： 1600mm × 700mm × 1450mm

三、实训装置的基本配置及功能

本实训台主要由实训屏、实训挂箱、实训器材、实训桌等到组成。

（一）实训屏

实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：

1 、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。

2 、推上三相漏电开关，三相电源向实训挂箱等供电，三只 450V 电压表指示输出线电压。

3 、低压交流电源：输出 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 低压交流电源。

4 、提供～ 220V 插座 2 只，为外部设备提供工作电源。

5 、直流稳压稳流电源：电压 0-30V 连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流 2A ，具有预设式限流保护功能。

6 、固定低压直流电源： +5V 、 ±12V 有过载保护

7 、恒流源： 4mA-20mA 连续可调一路

（二）实训挂箱及器材配备

1 、 HY-61 维修电工挂箱（一）

2 、 HY-62 维修电工挂箱（二）

3 、 HY-63 维修电工挂箱（三）

4 、 HY-64 维修电工挂箱（四）

5 、 HY-65 维修电工挂箱（五）

6 、 DW-PLC 可编程控制器实训组件：提供三菱 FX1N-24mR-001 型主机及配套转换接口， SC-09 编程电缆。

7 、工控组态软件一套：

打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。

8 、 PLC 仿真实训软件一套：

（ 1 ）通过 PLASH 虚拟环境实时显示 PLC 的运行状态

（ 2 ）可以实现 PLC 虚拟接线，并对接线进行错误检查

（ 3 ） PLC 编程训练、 PLC 程序编写测试等功能

（ 4 ）实现 PLC 运行模拟，对错误程序进行检查

9 、变频器实训挂箱

配置三菱 FR-S520 变频器，带有 RS485 通讯接口及 BOP 操作面板。

10 、单片机实训挂箱

配备 51/96/8088/8086 等 CPU 单片机、微机全部软硬件。

11 、九孔万能实中板 2 块

12 、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。

13 、电机导轨及光码盘测速系统

含光码盘测速系统（配有进口光电编码器）一套、不锈钢导轨一幅。

14 、三相鼠笼异步电动机 120W Y 接法 220V 1 台

15 、三相鼠笼异步电动机 180W Y/△ 380V 1 台

16 、安全配备灭火器 1 台

（三）实训桌

铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。

四、实验项目

（一）电拖部分

1. 三相电机直接启动控制

2. 三相电机点动控制

3. 三相电机自锁运行控制

4. 带电流表的点动与连续运行控制

5. 带电能表的两地控制

6. 单向运行反接制动控制

7. 时间继电器控制电动机 Y/△ 降压起动控制

8. 工作台自动往返行程开关控制

（二） PLC 综合实训

1.PLC 认识实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）

2.PLC 仿真实训

3.PLC 控制台三相异步电动机正反转控制

4.PLC 控制台三相异步电动机 Y/△ 启动控制

5.PLC 控制台三相异步电动机降压启动控制

6.PLC 控制台三相异步电动机能耗制动控制

7.PLC 控制台三相异步电动机自锁运行控制

（三）基于变频器的电机拖动与控制实训

1 ．变频器功能参数设置与操作

2 ．变频器报警与保护功能

3 ．多段速度选择变频调速

4 ．外部端子点动控制

5 ．控制电机正反转运动控制

6 ．控制电机运行时间操作

7 ．瞬间停电变频器参数设定

8 ．外部电压变频调速

9 ．三相异步电动机的变频开环调速

（四） PLC 、变频器的电机的拖动控制实训

1 . 基于 PLC 通信方式的多段速选择变频调速

2 . 基于 PLC 通信方式的变频器开环调速

3 . 基于 PLC 通信方式的变频器闭环调速

（五）单片机技能实训

A 、 MCS-51 单片机实训

软件部分

1 . 清零程序

2 . 拆字程序

3 . 拼字程序

4 . 数据区传送子程序

5 . 数据排序实验

6 . 查找相同数个数

7 . 无符号双字节快速乘法子程序

8 . 多分支程序

9 . 脉冲计数（定时 / 计数实验）

10 . 电脑时钟（定时器、中断器综合实验）

11 . 二进制转换到 BCD

12 . 二进制转换到 ASCII

13 . 八段数码管显示

14 . 键盘扫描显示实验

硬件部分

1 . P1 口亮灯实验

2 . P1 口转弯灯实验

3 . P3.3 输入， P1 口输出

4 . 工业顺序控制（中断控制）

5 . 8255 A .B.C 输出方波

6 . 8255 PA 口控制 PB 口

7 . 8255 控制交通灯

8 . 简单 I/O 口扩展实验

9 . A/D 转换实验

10 . D/A 输出方波

11 . 电子音响

12 . 继电器控制

13 . 步进电机实验

14 . 8253 方波

15 . 串并转换实验

16 . 外部存储器扩展实验

17 . MCS-51 串行口应用实验㈠ —— 双机通信

18 . MCS-51 串行口应用实验㈡ —— 与 PC 机通信

19 . 温度闭环控制

20 . 小直流电机调速实验

21 . 外部中断（急救车与交通灯）

B 、 8088/8086 系列微机实训

软件部分

1 ．清零程序

2 ．拆字程序

3 ．拼字程序

4 ．数据区移动

5 ．数据排序实验

6 ．找 “ 零 ” 个数

7 ． 32 位二进制乘法

8 ．多分支程序

9 ．显示子程序

10 ．键盘扫描显示实验

11 ．二进制转换到 BCD

12 ．二进制转换到 ASCII

硬件部分

1 ． 8255 并行口实验㈠： A.B.C 口输出方波

2 ． 8255 并行口实验㈡： PA 口控制 PB 口

3 ． 8255 并行口实验㈢：控制交通灯

4 ．简单 I/O 口扩展

5 ． A/D 转换实验

6 ． D/A 转换实验㈠：输出方波

7 ． D/A 转换实验㈠：输出锯齿波

8 ． 8259 中断控制器实验

9 ．定时／计数器： 8253 方波

10 ．继电器控制

11 ． 8251 串行通信实验㈠：自发自收

12 ． 8251 串行通信实验㈡：与 PC 通信

13 ．步进电机控制

14 ．小直流电机调速实验

15 ．温度闭环控制

16 ．音频驱动实验

C 、 MCS-96 单片机实训

软件部分

1 ．清零程序

2 ．拆字程序

3 ．拼字程序

4 ．数据区传送子程序

5 ．数据排序实验

6 ．查找相同数个数

7 ．无符号双字节快速乘法子程序

8 ．多分支程序

9 ．定时器 1 实验 —— 定时中断

10 ．定时器 T1 和 T2 同时产生中断

11 ． 80C 196 外部中断实验

12 ． 80C 196 软件方法产生中断

13 ．利用 HSI 测脉冲宽度

14 ．利用 HSI 测量单脉冲宽度

15 ．利用 HSO 产生单脉冲

16 ．利用 HSO 产生连续脉冲

17 ．软件定时器

18 ． 80C 196 A /D 转换实验

19 ．利用 80C 196 的 PWM 产生各种波形

20 ．二进制转换到 BCD 进制转换到 ASCII

硬件部分

1 ． P1 口亮灯实验

2 ． P1 口转弯灯实验

3 ． P2.6 输入， P1 口输出

4 ．工业顺序控制

5 ． 8255 A .B.C 输出方波

6 ． 8255 PA 口控制 PB 口

7 ． 8255 控制交通灯

8 ．简单 I/O 口扩展实验

9 ． A/D 转换实验

10 ． D/A 输出方波

11 ．继电器控制

12 ． 8253 方波

13 ． 80C 196 串行口实验

14 ． LED 七段数码管显示实验

15 ．键盘显示综合实验

16 ．音频驱动实验

17 ．步进电机实验

18 ．直流电机实验

19 ．外部中断（急救车与交通灯）

（六）室内照明配电

1. 插座和一个开关控制一盏灯
2. 日光灯线路的接线
3. 声控开关控制白炽灯电路的接法

4. 单相电度表直接接线电路
5. 配电板的安装
6. 两地控制一盏灯的接法

（七）电子技术综合训练

1. 单相桥式整流电路

2. 串联可调稳压电源电路

3. 晶闸管测试电路

4. 晶闸管可控整流

5. 电子门铃电路

6. 电子报警器电路

7. 光控灯路灯自动开关电路

8. 电子催眠器电路

（八）安全急救演示

（九）消防技能的认识与掌握（教师演示）
