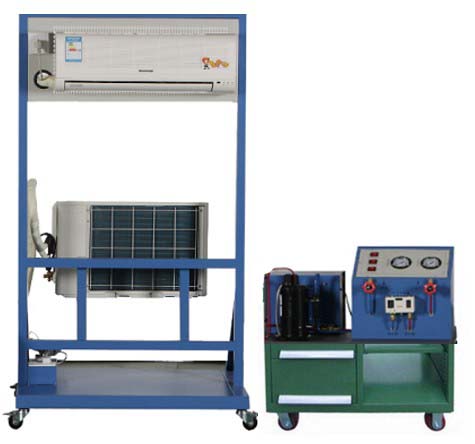

HYKTAZ-2制冷剂良好操作实训装置
一、产品简介
制冷剂良好操作实训装置，该装置集制冷系统、电气控制系统为一身，合理立体布局于移动式台架上。是整套性、直观性、开放性、实验性、操作性很强的教学、实验平台。
二、装置特点
1.直观性强：电气原理图布局于面板表面，以便学生了解各控制电路，便于实训操作。
2.实训性强：装置配套制冷系统流程图，并可直观观察相应部位的温度变化情况，便于教学演示讲解及学生对课本知识的理解掌握。
三、技术参数
1.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
2.装置容量：＜1.5kVA
3.制冷剂回收类型：R22。
4.配套空调，拆装实训平台空调采用R22制冷剂，每台配1套制冷回收装置。
5.实训台架采用1.5mm钣金设计。
6.设有电流型漏电保护、过流保护、过载保护、接地保护，安全符合相关国家标准。
7.制冷专用工具包含便携式焊具、保压真空泵、胀管扩孔器、偏心型扩孔器、弯管器、双表修理阀、三色加液管、双表修理阀公/英制转接头、制冷剂钢瓶、制冷剂回收机等。
8.便携式焊具采用无氧焊枪，配套电子打火开关，气体可以连续焊接60分钟。
9.保压真空泵不仅可以完成系统抽真空，还可以完成系统保压功能，泵保压时排量20L/Min,保压压力2.0MPa。
10.提供控制屏工作所需的三相交流电源，配有漏电断路器，控制其三芯双联插座的电源。
11.提供电流电压型漏电保护装置。
12.空调制冷剂回收机组采用工具车的方式，同时该系统还配置压缩机、风冷冷凝器、高低压力表、高低压力控制器、手阀等。
13.空调制冷剂回收机组采用单项控制，分别放置三路按钮开关，单独控制三个不同的对象，以应对操作中的不同情况不操作开关。
14.具备二维码识别功能：能通过手机扫描获得该产品的相关资料。
四、实训项目
1.制冷系统专用工具的基本操作。
2.制冷系统管件焊接。
3.制冷系统的检漏。
4.制冷系统的抽真空与充注制冷剂。
5.制冷剂回收机的使用。
6.空调系统安装。
7.空调系统调试。
8.空调系统检测与分析。
