一、概述：
　　电气装配实训台由钢板作制作的多功能网孔安装板实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。
　　根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，电气装配实训台适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用，电气装配实训装置是一种要求的职业教育实训设备。

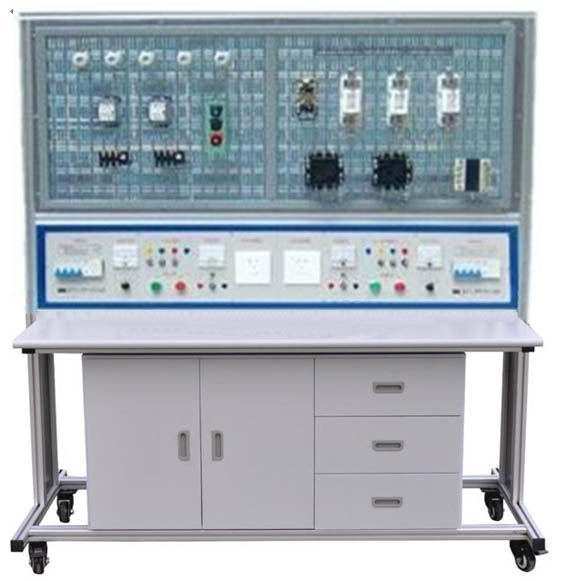

电气装配实训装置

二、技术指标：
　 1、外型：整体尺寸1632mm×750mm×1638mm；
　 2、实训台架的材料：钢板、铝合金结构；
　 3、电源：
　　 1）输入：三相AC 380V ±10% 50HZ 三相五线；
　　 2）固定交流输出：三相五线 380V 接插式2组、220V接插式2组。
　　 3）可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
　 4、接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
　 5、保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
三、结构与功能：
　　电气装配实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
　　 1、以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；
　　 2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
　　 3、实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×600mm×510mm。
　　 4、网孔板：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5mm，大小774*580mm。
四、实训项目：
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转控制线路
19．双重联锁的三相异步电动机正反转控制线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗制动控制线路
24.双速电机的控制线路

五、配置清单

序号

名称

型号与规格

数量

1

单相电度表

DD862-2

2

2

单相闸刀开关

HK8

2

3

拉线开关

4A/250V

2

4

平灯头

6A/250V

4

5

园形插座

T3-10

2

6

电流互感器

LQG-0.5

2

7

墙壁开关座

4

2

8

声控开关

118-B30

2

9

低压断路器

DZ108-20/10

6

10

螺旋式保险盒

RL1-15/3A

4

11

直插式保险盒

RT14-20/2A

6

12

交流接触器

CJX2-0910

6

13

辅助触头

F4-22

2

14

热继电器

R16B-20/3

2

15

通电延时时间继电器

ST3PA-B/380V （ 0-60S ）

2

16

时间继电器座

PF-083A

2

17

3H 铁壳按钮

4

4

18

行程开关

LX9-222

4

19

行程开关

LX9-001

4

20

倒顺开关

K03-15

2

21

日光灯管

Y210RR25/10W

2

22

镇流器

13W

2

23

日光灯座

4

4

24

大功率电阻

6

6

25

二极管

2

2

26

接线端子排

JF5-2.5/5

10

27

G 形导轨

2

2

28

走线槽

3 米

3 米

29

螺丝

180

180

30

螺丝刀

4

4

31

尖嘴钳

2

2

32

剥线钳

2

2

33

三相鼠笼异步电动机

380V/Y/ △ 180W ，单速

1

34

三相鼠笼异步电动机

380V/Y/ △ 180W ，单速，配离心开关

1

35

三相双速鼠笼异步电动机

380V/Y/ △ 180W

1

系列产品：

HYK-870A型	初级电工技术实训考核装置
HYK-870B型	中级电工技术实训考核装置
HYK-870C型	高级电工技术实训考核装置
HYK-870D型	电子技术实训考核装置
HYK-870E型	电工电子技术实训考核装置
HYK-870F型	电工电子电力拖动实训考核装置
HYK-870G型	电工、模电、数电、电力拖动、单片机、PLC、传感器技术综合实训考核装置
HYK-880A型	高性能电工技术实训考核装置
HYK-880B型	高性能电工电子技术实训考核装置
HYK-880C型	高性能电工电子电力拖动技术实训考核装置
HYK-880D型	高性能电工电子电力拖动及自动化技术实训考核装置
HYK-880E型	高性能电工电子电力拖动及自动化技术实训考核装置
HYK-860A型	高级工电子技术实训考核装置
HYK-860B型	技师电子技术实训考核装置
HYK-860C型	高级技师电子技术实训考核装置
HYK-860D型	技师、高级工电子技术实训考核装置（无自动设故功能）
HYK-860E型	电力电子高级技师实训考核装置
HYK-860F型	电力电子技师实训考核装置
HYK-860G型	电力电子高级工实训考核装置（无自动设故功能）
HYW-81A型	高性能初级维修电工及技能考核实训装置
HYW-81B型	高性能中级维修电工及技能考核实验装置
HYW-81C型	高性能高级维修电工及技能考核实训装置
HYW-81D型	高性能维修电工仪表照明技能实训考核装置
HYW-81E型	高性能维修电工电气控制技能实训考核装置
HYW-81F型	高性能维修电工电气控制及仪表照明实训考核装置
HYW-82型	电工电子电气技术实训装置
HYJS-82A型	维修电工技师、高级技师技能实训考核装置
HYW-82A型	网络化智能型维修电工及技能实训智能考核装置
HYW-82B型	网络化智能型维修电工电气控制技能实训智能考核装置
HYWK-88A型	网孔式初级维修电工实训考核装置
HYWK-88B型	网孔式中级维修电工实训考核装置
HYWK-88C型	网孔式高级维修电工实训考核装置
HYWK-88	柜式维修电工实训考核装置
HYWX-161型	初级维修电工实训考核装置
HYWX-162型	中级维修电工实训考核装置
HYWX-163型	高级维修电工实训考核装置
HYDJ-41型	电机装配技能实训装置
HYDJ-42型	电机装置技能实训考核设备
HYDJ-43型	电机变压器维修及检测实训装置
HYDJ-44型	电机变压器维修及检测实训考核装置
HYDJ-45型	电机检修技能实训装置
HYDJ-46型	电机拆装维修实训装置
HY-76A型	初级电工、电拖实训考核鉴定装置 (柜式)
HY-76B型	中级电工、电拖实训考核鉴定装置 (柜式)
HY-76C型	高级电工、电拖实训考核鉴定装置 (柜式)
HY-76D型	机床电气电路仿真实训考核鉴定装置（柜式双面、四合一、二种车床）
HY-76E型	机床电气技能实训考核鉴定装置（柜式双面、四合一、四种车床）
HYTS-01型	小容量晶闸管直流调速系统实训考核装置
